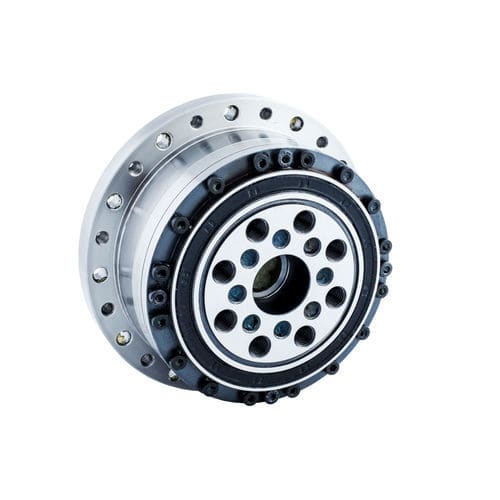

波動歯車減速機 LCSG-RDB

同軸中空軸中実軸

はじめにLCSG-RDBハーモニック減速機シリーズは、FSG-Iプラットフォームに基づいて設計されており、お客様にモータを直接接続することができます。あらかじめ設計されたモータシャフト接続穴とモータ取り付けフランジを備え、減速機は工場で特殊潤滑グリースで内部シールされています。このシリーズは通常、固定円形スプライン端と出力フレックススプライン端を採用し、運転中にモータに直接連結します。モータの直接接続とカスタムシーリングフランジを必要とするアプリケーションに卓越した利便性を提供します - お客様は、調達後すぐに使用できるように、ねじでモータ接続を固定するだけです。この設計は、ダイレクトドライブの要件を持つユーザーのために、シーリングの完全性を維持しながら、統合を合理化します。FSGシリーズの設計に基づくシールされたフランジと加工済みのモーターシャフト接続穴を特長とするカスタムフランジ加工の必要性を排除することで、お客様の取り付けを大幅に簡素化優れた回転精度と位置精度を実現同軸入出力構成仕様起動トルクc N m減速比モデル1417202532405058508.827435685136--807.5253650741171792441006.924324972112171231120-24314868110--160--314767105--LCSGシリーズ調和型減速機曲げモーメント負荷表LCSGシリーズ調和型減速機曲げモーメント負荷表型式使用許容値瞬時許容値LCSG-14Mb di 20NmMb max 40NmFt di 180NFt max 320NF a di 180NF a max320NLCSG-17Mb di 30NmMb max 60NmFt di 230NFt max 400NF a di230NF a max 400NLCSG-20Mb di 42NmMb max 80NmFt di 270NFt max 480NF a di 270NF a max 480NLCSG-25Mb di 80NmMb max160NmFt di 440NFt max 770NF a di 440NF a max 770NLCSG-32Mb di 220NmMb max 440NmFt di 900NFt max 1600NF a di 900NF a max 1600NLCSG-.40Mb di 320NmMb max 650NmFt di 1000NFt max 1750NF a di 1000NF a max 1750NT技術仕様表項目・型式減速比入力2000r/min時定格トルク(Nm)始動・停止時最大許容トルク(Nm)平均負荷トルク最大許容値(Nm)最大瞬時トルク(Nm)最大許容値(Nm)最大瞬間許容トルク(Nm)最大許容入力回転数(r/min)許容平均入力回転数(r/min)バックラッシ(Arc sec)同期ベルトの最大張力(N)重量(Kg)設計寿命(Hour)NmNmNmr/minr/min Arc secNKgHour14506.6238.64380003500≤20≤770.72100009.62913.557≤10150001009.63413.566≤1015000主な特長シール付きフランジと加工済みモーターシャフト接続穴簡単な取り付け、カスタムフランジ不要高い回転精度と位置精度同軸入出力
