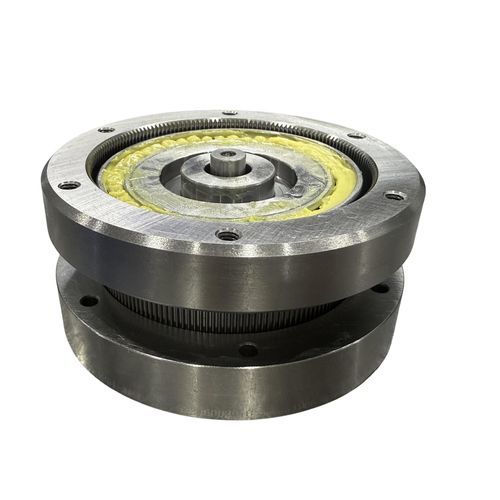

波動歯車減速機 FDS

同軸中空軸中実軸

はじめにデファレンシャルギヤFDSシリーズは、コンバインドタイプとコンポーネントタイプに分けられます。コンバインドタイプは、差動機構の一体化を図り、装置への組込みが容易で、ハウジングにはトランスミッションギヤ、プーリ等を直接取り付けることができます。FDSシリーズのコンバインドタイプは、パンケーキコンポーネントタイプと4つのコアコンポーネントを共有していますが、コンバインドタイプにはフロントとリアのシーリングフランジとサポートベアリングが追加されています。FDSシリーズは、カップタイプのFSGシリーズと同じ作動原理で作動します。パンケーキフレックススプラインの形状は、カップフレックススプラインのベースの断面と同じで、ウェーブジェネレーターベアリングは2列に配置され、円形スプラインとフレックススプラインの歯幅は、より高いトルク容量に対応するために大きくなっています。さらに、パンケーキタイプには、出力軸との接続用にフレクスプラインと同じ歯数のサーキュラースプラインが追加で組み込まれています。高トルク出力が可能回転精度、位置決め精度に優れる同軸入出力軸アライメント調整軸と出力軸の減速比を高くすることで、調整トルクを抑えながら精密な微小調整が可能カラー印刷機のローラーの位相調整に使用されています。許容最大トルク許容最大入力回転速度(r/min)許容平均入力回転速度(r/min)質量(kg)NmkgfmNmkgfmNmkgfmFDS-14-50-CJ504.40.455.40.555.40.5513.71.4360025000.2FDS-14-88-CJ885.90.69.819.8119.62360025000.2FDS-14-100-CJ1007.80.813.71.49.8119.62360025000.2FDS-14-110-CJ1107.80.813.71.49.8119.62360025000.2FDS-17-50-CJ50151.6202.1202.1414.2360025000.4FDS-17-80-CJ80202.1252.5242.5454.6360025000.4FDS-17-100-CJ100242.5333.4262.7565.8360025000.4FDS-17-120-CJ120242.5404.1262.7606.2360025000.4FDS-20-50-CJ50252.5343.5343.5697360025000.6FDS-20-80-CJ80343.5414.2414.2727.3360025000.6FDS-20-100-CJ100404.1535.4495949.6360025000.6FDS-20-128-CJ128404.1676.849510210.4360025000.6FDS-20-160-CJ160404.1777.9495868.8360025000.6FDS-25-50-CJ50394555.6555.610811360025001FDS-25-80-CJ80565.7697.069712212.4360025001FDS-25-100-CJ100676.8919.3919.316016.3360025001FDS-25-120-CJ120676.8108111081119019.4360025001FDS-25-160-CJ160676.813513.81081117217.6360025001FDS-25-200-CJ200676.8147151081117217.6360025001FDS-32-50-CJ50767.8108111081121622360023002FDS-32-78-CJ7810811137141371424525360023002FDS-32-100-CJ10013714176181761832333360023002FDS-32-131-CJ13113714255262162245146360023002FDS-32-157-CJ15713714294302162250051360023002FDS-32-200-CJ20013714314322162237238360023002FDS-32-260-CJ26013714314322162237238360023002FDS-40-50-CJ5013714196201962035336330020003.6FDS-40-80-CJ8019620245252452543144330020003.6FDS-40-100-CJ10025526314323143254956330020003.6FDS-40-128-CJ12829430392403924068670330020003.6FDS-40-160-CJ16029430461474514681383330020003.6FDS-40-200-CJ20029430529544514674576330020003.6FDS-40-258-CJ25829430627644514674576330020003.6FDS-50-80-CJ8036337441454414578480300017007.2FDS-50-100-CJ1004704857859578591019104300017007.2FDS-50-120-CJ1205595769671696711225125300017007.2FDS-50-160-CJ1605595783385833851470150300017007.2FDS-50-200-CJ2005595796098843861411144300017007.2FDS-50-242-CJ242559571176120843861411144300017007.2FDS-65-78-CJ7874576921949219416171652200140014FDS-65-104-CJ10410701091340137134013723602412200140014FDS-65-132-CJ13210701091650168157016028902952200140014FDS-65-158-CJ15810701091970201157016034503522200140014FDS-65-208-CJ20810701092180222157016025902642200140014FDS-65-260-CJ26010701092200224157016025902642200140014FDS-80-80-CJ8013201351640167164016728702932000120026FDS-80-96-CJ9616601692050209205020935903662000120026FDS-80-128-CJ12823002352820288283028949605062000120026FDS-80-160-CJ16023502403380345313031959406062000120026FDS-80-194-CJ19423502404300439313031969007042000120026FDS-80-258-CJ25823502404350444313031951705282000120026FDS-80-320-CJ32023502404350444313031951705282000120026Key Features / Technical SpecificationsUltra-compact,フラットでスリムなデザイン高トルク出力優れた回転精度と位置決め精度同軸入出力シャフト高減速比による精密な微小調整カラー印刷機の位相調整によく使用されています。
