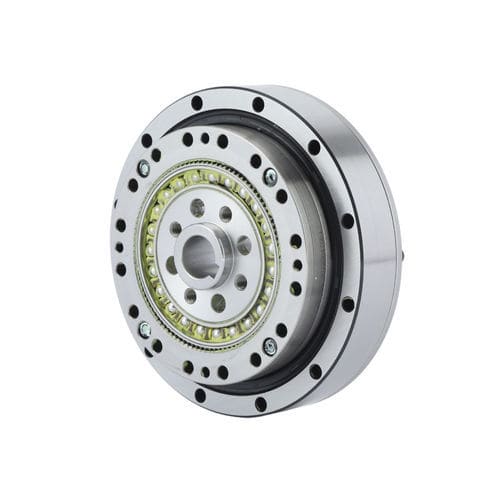

波動サーボギアボックス FHG-SJ

同軸中実軸0.5 - 1 Nm

紹介 FHG-SJシリーズのひずみ波ギアボックスは、高トルクおよび重負荷のアプリケーション向けに設計されており、従来の減速機と比較してコンパクトな軸方向寸法を特徴としています。トップハットスタイルのフレックススプラインと統合されたカム波ジェネレーターを組み込み、カムシャフトの穴は特定のモーターモデルに合わせてカスタマイズ可能です。入力シャフトはキー溝接続を介して波ジェネレーターの内孔と直接接続します。このシリーズは通常、固定されたフレックススプラインエンドと出力円形スプラインエンドの構成を採用しています。 - 高いトルク容量、強化された荷重性能、優れた剛性 - 統合されたカム構造により、さまざまな取り付け構成での設置が簡素化 - 優れた回転精度と繰り返し可能な位置決め精度 - 同軸入力/出力の整列 - 従来の減速機と比較してコンパクトな軸方向寸法 仕様表 モデル | 減速比 | 入力2000r/minでの定格トルク | 始動/停止時のピークトルク | 許容最大平均負荷トルク | 瞬間許容最大トルク | 許容最大入力回転速度(r/min) | 許容平均入力回転速度(r/min) | バックラッシュ | 重量 FHG-45-50-SJ | 50 | 229 Nm | 650 Nm | 584 Nm | 1235 Nm | 3800 | 3000 | 12 arcsec | 6.5 kg FHG-45-80-SJ | 80 | 407 Nm | 918 Nm | 507 Nm | 1651 Nm | 3800 | 3000 | 8 arcsec | 6.5 kg FHG-45-100-SJ | 100 | 457 Nm | 982 Nm | 650 Nm | 2041 Nm | 3800 | 3000 | 6 arcsec | 6.5 kg FHG-45-120-SJ | 120 | 524 Nm | 1070 Nm | 806 Nm | 2288 Nm | 3800 | 3000 | 5 arcsec | 6.5 kg FHG-45-160-SJ | 160 | 524 Nm | 1147 Nm | 819 Nm | 2483 Nm | 3800 | 3000 | 4 arcsec | 6.5 kg FHG-50-80-SJ | 80 | 484 Nm | 1223 Nm | 675 Nm | 2418 Nm | 3500 | 2500 | 8 arcsec | 9.6 kg FHG-50-100-SJ | 100 | 612 Nm | 1274 Nm | 866 Nm | 2678 Nm | 3500 | 2500 | 6 arcsec | 9.6 kg FHG-50-120-SJ | 120 | 692 Nm | 1404 Nm | 1057 Nm | 2678 Nm | 3500 | 2500 | 5 arcsec | 9.6 kg FHG-50-160-SJ | 160 | 692 Nm | 1534 Nm | 1096 Nm | 3187 Nm | 3500 | 2500 | 4 arcsec | 9.6 kg FHG-58-80-SJ | 80 | 714 Nm | 1924 Nm | 1003 Nm | 3187 Nm | 3000 | 2200 | 6 arcsec | 13.5 kg FHG-58-100-SJ | 100 | 905 Nm | 2067 Nm | 1378 Nm | 4134 Nm | 3000 | 2200 | 5 arcsec | 13.5 kg FHG-58-120-SJ | 120 | 971 Nm | 2236 Nm | 1547 Nm | 4329 Nm | 3000 | 2200 | 4 arcsec | 13.5 kg FHG-58-160-SJ | 160 | 971 Nm | 2392 Nm | 1573 Nm | 4459 Nm | 3000 | 2200 | 3 arcsec | 13.5 kg FHG-65-80-SJ | 80 | 971 Nm | 2743 Nm | 1352 Nm | 4836 Nm | 2800 | 1900 | 6 arcsec | 19.5 kg FHG-65-100-SJ | 100 | 1238 Nm | 2990 Nm | 1976 Nm | 6179 Nm | 2800 | 1900 | 5 arcsec | 19.5 kg FHG-65-120-SJ | 120 | 1238 Nm | 3263 Nm | 2041 Nm | 6179 Nm | 2800 | 1900 | 4 arcsec | 19.5 kg FHG-65-160-SJ | 160 | 1238 Nm | 2419 Nm | 2041 Nm | 6179 Nm | 2800 | 1900 | 3 arcsec | 19.5 kg - ブランド: HONPINE - シリーズ: FHG-SJ - アプリケーション: 高トルク、重負荷、コンパクト設計、ひずみ波ギアボックス 主な特徴 / 技術仕様 - トップハットスタイルのフレックススプライン - 統合されたカム波ジェネレーター - カスタマイズ可能なカムシャフトの穴 - 入力シャフトのキー溝接続 - 固定されたフレックススプラインエンドと出力円形スプラインエンド - 高いトルクと荷重容量 - 優れた剛性と回転精度 - 同軸入力/出力 - コンパクトな軸方向寸法
