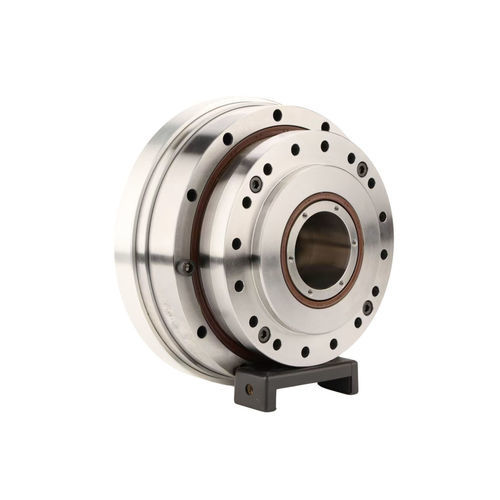

波動歯車減速機 LHSG-RDP

同軸中空軸中実軸

はじめにLHSG-RDPシリーズハーモニックドライブ減速機は、高剛性FHG-Iプラットフォームをベースに開発され、モータとの直接統合を必要とするお客様に対応します。LHSG-RDPシリーズは、高剛性FHG-Iプラットフォームをベースに開発されたハーモニックドライブ減速機で、モータとの直接統合を必要とするお客様のために、モータシャフト接続穴とモータ取り付けフランジを加工済みで、ギアユニットは専用の潤滑グリースで工場密封されています。このシリーズは通常、固定フレックススプライン端と出力サーキュラースプライン端を採用し、運転中にモータに直接結合します。モータとの直接連結とハーモニックドライブの剛性強化の両方を必要とする用途に卓越した利便性を提供します。お客様は、購入後にモータシャフトを合わせてファスナーを締めるだけで、すぐに使用することができます。この設計は、高剛性ダイレクトドライブシナリオの構造的堅牢性を維持しながら、設置効率を最適化します。特長モーターシャフトとフランジを一体化し、FHGシリーズプラットフォームに基づいてあらかじめ加工されたモーター接続穴が特徴カスタムフランジの製造要件を排除することで、顧客統合を大幅に簡素化優れた回転精度と再現可能な位置決め性能を提供同軸入出力シャフトアライメント仕様起動トルク c N mモデル減速比14172025324050579183562803.5561122381003.245.29.52135120-3.548.51830160--3.871527LHSGシリーズ調和型減速機曲げモーメント荷重表（以下）型式使用許容値瞬時許容値LHSG-14Mbdi 41NmMb max 80NmFtdi 270NFt max 490NF a di 270NF a max 490NLHSG-17Mbdi 72NmMb max 140NmFt di 400NF t max 700NF a di 400NF a max 700NLHSG-。20Mbdi 140NmM b max 280NmFt di 650NFt max 1150NFa di 650NF a max 1150NLHSG-25Mbdi 243NmM b max 480NmFt di 900NF t max 1600NF a di 900NF a max 1600NLHSG-32Mbdi 460NmM b max 900NmFt di 1350NFt max 2300NFa di 1350NF a max 2300NLHSG-40Mbdi 600NmM b max 1200NmFtdi 2000NF t max 3500NFa di 2000NF a max 3500NLHSG-50Mbdi 2250NmM b max 8900NmFt di 2850NF t max 11600NF a di 2850NF a max 11160NLHSG-58Mbdi 2500NmM b max 10000NmFt di 3200NFt max 13000NFa di 3200NF a max 13000N項目型式減速比入力定格トルクat 2000r/min始動・停止時最大許容トルク平均負荷トルク最大許容値最大瞬間許容トルク最大許容入力回転数許容平均入力回転数バックラッシュ重量寿命14506.6238.64380003500≤100.5110000809.62913.557≤100.51150001009.63413.566≤100.5115000175019.84232.58670003500≤100.68100008027.55333.5108≤100.6815000100306648.5134≤100.6815000120306648.5107≤100.6815000205032694212160003500≤100.981000080429158158≤100.98150001005010261182≤100.98150001205010861182≤100.98150001605011361182≤100.9815000Technical Specifications / CharacteristicsSeries:LHSG-RDP高剛性、ダイレクトモーターインテグレーションあらかじめ加工されたモーターシャフト接続穴と取り付けフランジ専用潤滑グリースで工場密閉固定フレックススプラインエンドと出力サーキュラースプラインエンド同軸入出力シャフトアライメント優れた回転精度と再現可能な位置決め複数の減速比とトルクモデルが利用可能バックラッシュ：≤10 arc sec寿命：最大15,000時間（モデルによる）
