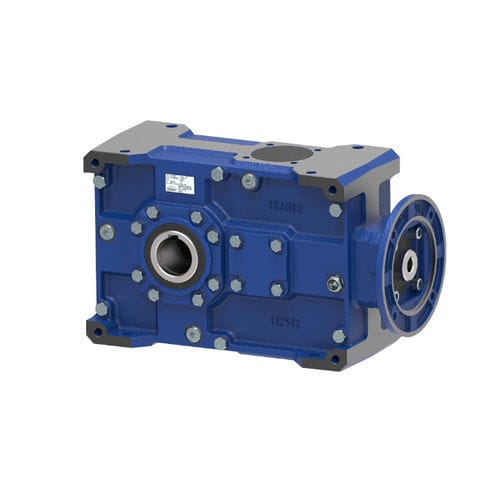

傘歯車歯車減速機 T

同軸中実軸200 - 500 Nm

概要
Tシリーズのベベルヘリカルギアボックスは、連続運転や高い駆動トルクを必要とする中〜重工業向けの用途に適しています。高効率と広い減速比により、コンベヤ、ミキサー、破砕機などの駆動装置に適合します。

製品詳細

• TRAMECのベベルヘリカルギアボックスは、2段（10サイズ）および3段（9サイズ）で提供
• 最高出力：137.1 kW
• 減速比範囲：8〜630
• トルク範囲（T2M）：110〜11,850 Nm

入力軸オプション
出力軸突出型、モータ取付用プレエンジニアリング（ボール＆ジョイント）、コンパクトモータ取付プレエンジニアリング（サイズ56、63、75は除く）が選択可能です。

材質と仕上げ
ケース材質：アルミニウム（56、63、75）、機械用鋳鉄（71、90、112、140、160、180）、球状黒鉛鋳鉄（200、225）。外装仕上げ：アルミ製サイズ（56、63、75）を除き、外面はBLU RAL 5010で塗装されています。

アクセサリ

• 出力軸
• 中空出力軸用の取付/取り外しキット（T56、T63、T71、T75を除く）
• 中空出力軸（縮みピン/カルナマ付き）
• 出力フランジ
• トルクアーム
• 中空軸保護キット
• 逆止め装置

スペアパーツ
スペアパーツ一覧は技術カタログ「HELICAL AND BEVEL HELICAL GEARBOXES」に記載されています。

ツールとユーティリティ
3Dコンフィギュレーションマネージャ：必要な製品の3D CADモデルを生成するオンラインコンフィギュレータ。ヘリカルおよびベベルヘリカルギアボックス用のダウンロード可能なカタログ（EN/ES/FRおよびIT/EN/DE版）を提供しています。

特性 / 技術仕様

• シリーズ：Tシリーズ
• 最大出力：137.1 kW
• 減速比範囲：8 ÷ 630
• トルク範囲（T2M）：110〜11,850 Nm
• 対応サイズ：56、63、71、75、90、112、140、160、180、200、225（指定通りの2段・3段組合せ）
• 入力タイプ：突出軸、ボール＆ジョイント型モータ取付、コンパクトモータ取付（特定サイズを除く）
• ケース材質：アルミニウム（56–63–75）、機械用鋳鉄（71–180）、球状黒鉛鋳鉄（200–225）
• 仕上げ：外面塗装 BLU RAL 5010（アルミ製サイズを除く）
• 主要アクセサリ：出力軸、中空出力軸、縮み輪（シュリンクディスク）、出力フランジ、トルクアーム、保護キット、逆止め装置
