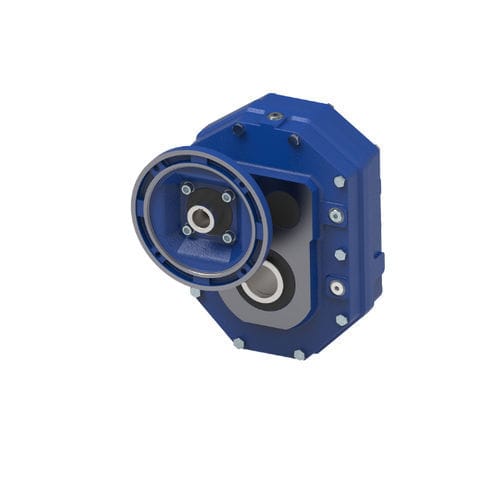

スパー歯車減速機 P

ヘリカル同軸中空軸

概要
軸装着ギアボックス P series は、設置面積を最小化しつつ高い伝達効率を提供するよう設計されたコンパクトなヘリカルギアユニットです。直結軸取付けまたはIECフランジ付モータ用のモータカップリングに対応し、コンベア、ミキサー、包装ラインなど幅広い産業用途に適します。

製品詳細

• 出力：最大 90.2 kW
• 減速比範囲：5 ～ 63
• トルク範囲 (T2M)：170 ～ 4480 Nm
• 入力仕様：突出入力軸またはIECフランジ電動機用のコンパクトモータカップリングの2タイプ
• 本体：内外リブ付きの鋳鉄製（エンジニアリングキャスト）／単一潤滑室により放熱と内部潤滑を改善
• 外面仕上げ：ブルー RAL 5010 塗装
• 歯車材質：16CrNi4、18NiCrMo5、20MnCr5（UNI EN 10084）を焼入れ・浸炭処理
• 標準は中空出力軸（鋼製）で各種穴径対応。入力軸と反対側に出力フランジ取付け可能。テンショナーまたはトルクアームでの固定、逆止め装置の搭載も可能
• アクセサリ：中空出力軸用取付・取外しキット、中空出力軸（シュリンクディスク付）、出力フランジ、トルクアーム、中空軸保護キット、逆止め装置
• 補修部品リストは技術カタログ HELICAL AND BEVEL HELICAL GEARBOXES（青表紙）に掲載

構成
突出入力軸とモータカップリングの2種類の入力構成を示しています。構成図はトルク範囲と対応入力タイプを示し、選定を容易にします。

適用分野

• 自動化・包装
• 医薬品産業
• 食品・飲料
• 大理石・木工
• 農業・畜産
• 鉱業
• 海洋用途
• 一般産業用駆動
• 化学・プラスチック
• 洗車機
• 劇場舞台設備

仕様

• シリーズ：P series
• 最大出力：90.2 kW
• 減速比：5 ÷ 63
• トルク範囲 (T2M)：170 - 4480 Nm
• 入力タイプ：突出入力軸またはIECフランジモータ用のコンパクトモータカップリング
• ハウジング材質：内外リブ付きの鋳鉄
• 歯車材質：16CrNi4、18NiCrMo5、20MnCr5（UNI EN 10084）、焼入れ・浸炭処理
• 仕上げ：外面塗装 ブルー RAL 5010
• 出力：中空鋼製出力軸（各種穴径）；出力フランジ、シュリンクディスク、トルクアーム、逆止め装置はオプション
