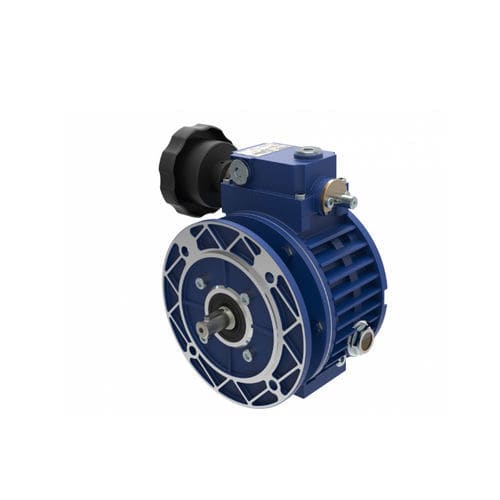

歯車減速機付き機械的調光器 UDL

機械式バリエーターは、変速比を可変にするエピシクル・トランスミッションをベースにしている。モーターは太陽リング(5-6)を回転させ、衛星(8)を回転させる。これらは固定外輪(7)と外部可動リング(9)に接触している。 衛星はその軸を中心に回転し、同時に衛星キャリア（出力軸）の回転を引き起こす。 コントロールスクリュー、ボールホルダーリング（14）、固定カム（15）を介して可動外輪軌道（9）の軸方向位置を変化させることにより、衛星はその回転半径方向位置を変化させられる。従って、転がり直径が変化し、出力シャフトの角速度も変化します。 外輪(7)(9)の転がり接触点がサテライト(8)の中心付近にある場合、出力速度は低下します：出力軸はよりゆっくりと回転し、出力トルク値が増加します。 製品詳細 - 機械式バリエーターUDLシリーズサイズ002, 005 e 010出力レンジ0.18kW～0.75kWはアルミ製です。 - アルミニウム製ハウジングは、より便利なアプリケーションと輸送のための軽量化に役立ちます。 - 閉じた入力フランジはバリエータのケーシングに一体化されているため、取り付けが簡単で、オイル漏れの可能性を防ぎます。 - IEC B5モーター接続を標準装備。 - マグネットブリーザープラグにより、潤滑油をクリーンに保ち、メンテナンス間隔を延長します。 - オイルバス運転により、騒音や振動のない高効率運転が可能です。 - ユニットは両方向に動作することができ、入力と出力のシャフトは同じ方向に回転します。 - シンプルな設計のため、標準ユニットへのフットまたはフランジ取り付けの両方が可能で、在庫レベルを削減し、短納期を可能にします。
