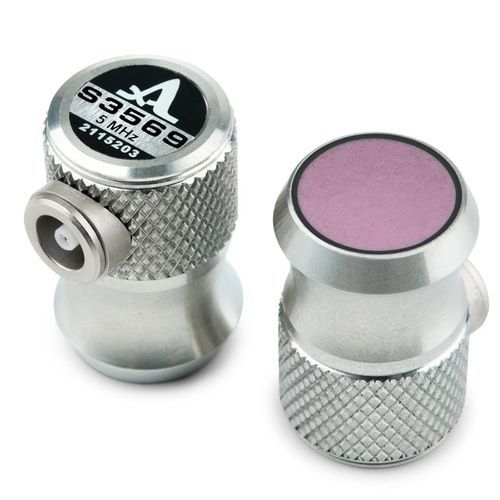

Transdutor de ultrassom monocristal S3569

piezoelétricode feixede onda longitudinal

Transdutor ultrassónico monocristalino de feixe normal para transmissão e receção de ondas ultra-sónicas longitudinais O transdutor ultrassónico de cristal único S3569 é utilizado para efetuar medições de espessura de paredes e deteção de falhas ultra-sónicas em materiais metálicos, plásticos e compósitos através da transmissão e receção de ondas ultra-sónicas longitudinais. O transdutor pode ser utilizado como parte de medidores de espessura ultra-sónicos e detectores de falhas no modo pulso-eco. O transdutor pode ser acionado pelos seguintes instrumentos ACS: - A1208 - A1209 - A1210 - A1211 Mini - A1212 Master - A1214 Expert - A1550 Introvisor Tipo de transdutor - elemento único, piezoelétrico Tipo de modo de onda gerado - Longitudinal Frequência nominal - 5 MHz Diâmetro efetivo da abertura do transdutor - 10 mm Tempo de atraso no protetor do transdutor - 0,15 µs Capacidade eléctrica do elemento piezoelétrico - 1300 ± 100 pF Tensão máxima do impulso de excitação, V - ± 250 V Gama de temperaturas de funcionamento - -20...+50°C Tipo de conetor - LEMO00.250 Dimensões - 24 × 19 × 16 mm Peso - 26 g
