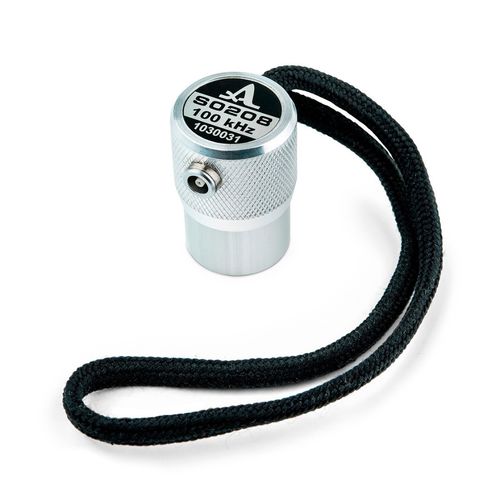

Transdutor de ultrassom de baixa frequência S0208

piezoelétricode contato diretode onda longitudinal

Transdutor ultrassónico de baixa frequência para transmissão e receção de ondas ultra-sónicas longitudinais Um transdutor ultrassónico de uso geral S0208 pode ser aplicado em ensaios ultra-sónicos de vários materiais e produtos para avaliar as suas propriedades físicas e mecânicas utilizando a transmissão e receção de ondas ultra-sónicas longitudinais. O transdutor pode ser utilizado como parte de detectores de defeitos ultra-sónicos de baixa frequência em modo eco-impulso ou de aparelhos de ensaio de velocidade de impulso ultrassónico em modo de transmissão direta. O transdutor pode ser acionado pelos seguintes instrumentos ACS: - A1560 Sonic-LF - A1220 MONOLÍTICO Tipo de transdutor: - Piezoelétrico com contacto líquido, baixa frequência, impulso curto, baixo ruído Tipo de modo de onda gerado: - Longitudinal Frequência nominal: - 100 ± 20 kHz Diâmetro efetivo da abertura do transdutor: - 25 mm Tempo de atraso no protetor do transdutor: - 0,2 s Capacidade eléctrica do elemento piezoelétrico: - 3900 ± 300 pF Tensão máxima do impulso de excitação, V: - ± 250 V Tipo de conetor: - LEMO00 Dimensões totais: - 40,5 х d28 mm (31 mm no conetor) Peso: - 107 gr
