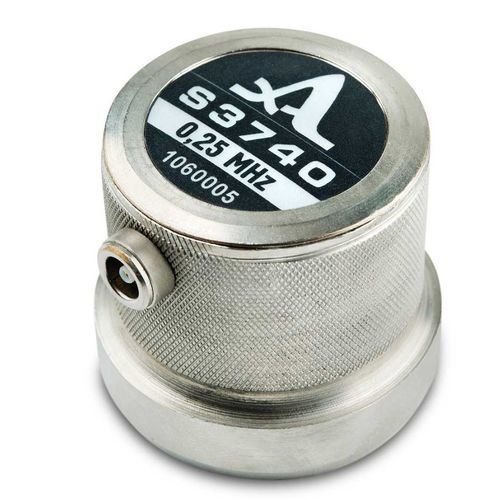

Transdutor de ultrassom de baixa frequência S3740

piezoelétricode onda longitudinal

Transdutor ultrassónico de baixa frequência para transmissão e receção de ondas ultra-sónicas longitudinais Um transdutor ultrassónico de uso geral S3740 pode ser aplicado para testes ultra-sónicos de vários materiais e produtos para detetar falhas de material utilizando ondas ultra-sónicas longitudinais de transmissão e receção. O transdutor pode ser utilizado como parte de detectores de defeitos ultra-sónicos de baixa frequência em modo eco-impulso ou de aparelhos de ensaio de velocidade de impulsos ultra-sónicos em modo de transmissão direta. O transdutor pode ser acionado pelos seguintes instrumentos ACS: - A1220 MONOLÍTICO Tipo de transdutor - Piezoelétrico, cristal único Tipo de modo de onda gerado - Longitudinal Frequência nominal - 250 kHz Abertura efectiva - 30 mm Tempo de atraso no protetor do transdutor - 0,1 ms Capacidade eléctrica do elemento piezoelétrico - 12600 ± 2500 pF Tensão máxima do impulso de excitação, V - ± 200 V Gama de temperaturas de funcionamento - -20...+50°C Tipo de conetor - LEMO00.250 Dimensões totais - 36,5 х d40 mm Peso - 220 g
