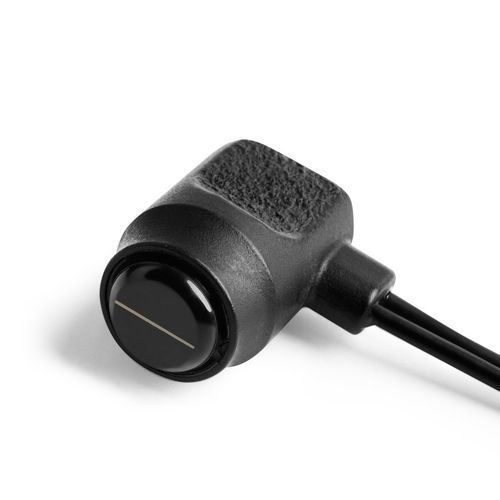

Transdutor de ultrassom duplo cristal D1471

piezoelétricode feixede onda longitudinal

Transdutor ultrassónico de cristal duplo de feixe normal para transmissão e receção de ondas ultra-sónicas longitudinais O transdutor ultrassónico de cristal duplo D1471 com um cabo incorporado é utilizado para efetuar medições de espessura de paredes e deteção de falhas ultra-sónicas em materiais metálicos, plásticos e compostos através da transmissão e receção de ondas ultra-sónicas longitudinais. O transdutor pode ser utilizado como parte de medidores de espessura ultra-sónicos e detectores de falhas no modo pulso-eco. O transdutor pode ser acionado pelos seguintes instrumentos ACS: - A1201 Tipo de transdutor - elemento duplo, piezoelétrico com um cabo incorporado Tipo de modo de onda gerado - Longitudinal Frequência nominal - 4 MHz Diâmetro efetivo da abertura do transdutor - 12 mm Capacidade eléctrica do elemento piezoelétrico - 1500 ± 150 pF Tensão máxima do impulso de excitação, V - ± 250 V Gama de temperaturas de funcionamento - -30...+50°C Tipo de conetor - 2 x LEMO00.250 Dimensões - 36 × 24 mm Peso - 58 g
