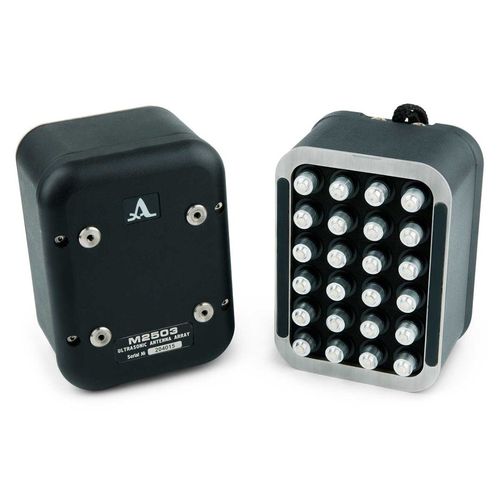

Transdutor de ultrassom de onda longitudinal M2503

de contatode contato diretode baixa frequência

Conjunto de transdutores ultra-sónicos duplos de baixa frequência para ensaios ultra-sónicos pulso-eco de estruturas de betão por meio de ondas ultra-sónicas de cisalhamento horizontal. Um conjunto de transdutores de baixa frequência de uso geral com a frequência nominal de 50 KHz para a transmissão e receção de ondas ultra-sónicas de eco-pulso de ponto seco (DPC) em materiais altamente dispersivos (betão, madeira, pedras, etc.) por meio de uma disposição de dupla abertura. Dois grupos independentes de 3 x 4 elementos realizam a transmissão e a receção de ondas ultra-sónicas longitudinais e permitem uma penetração profunda e uma zona morta reduzida nos ensaios ultra-sónicos. O transdutor pode ser acionado pelos seguintes instrumentos ACS: - A1560 Sonic-LF - A1220 MONOLITO Tipo de transdutor - conjunto de transdutores de contacto de ponto seco Frequência nominal - 50 KHz Capacidade - 3.500 pF ± 100 pF Tensão máxima de impulso (bipolar) - 400 V (pico a pico) Tipo de conetor - Lemo00 Faixa de temperatura - -20 a +50ºC Dimensões - 139,5 х 105,5 х 83,5 mm Peso - 1,1 kg
