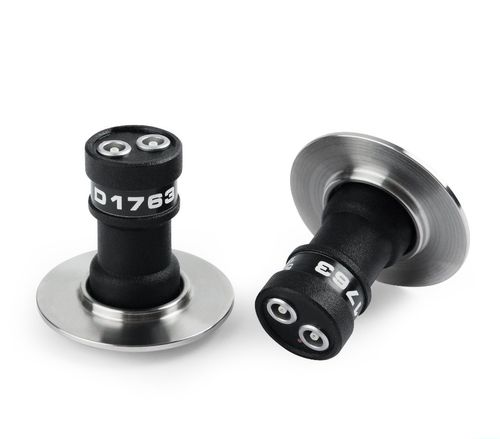

Transdutor de ultrassom duplo cristal D1763

piezoelétricode feixepara altas temperaturas

Transdutor ultrassónico de cristal duplo de feixe normal para transmissão e receção de ondas ultra-sónicas longitudinais O transdutor ultrassónico de cristal duplo D1763 é utilizado para efetuar medições de espessura de paredes e deteção de defeitos ultra-sónicos em materiais metálicos, plásticos e compósitos através da transmissão e receção de ondas ultra-sónicas longitudinais. O transdutor pode ser utilizado como parte de medidores de espessura ultra-sónicos e detectores de falhas no modo pulso-eco. O transdutor pode ser acionado pelos seguintes instrumentos ACS: - A1212 Master - A1214 Expert - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Tipo de transdutor - elemento duplo, piezoelétrico Tipo de modo de onda gerado - Longitudinal Frequência nominal - 5 MHz Diâmetro efetivo da abertura do transdutor - 12 mm Capacidade eléctrica do elemento piezoelétrico - 1500 ± 150 pF Tensão máxima do impulso de excitação, V - ± 250 V Gama de temperaturas de funcionamento - 0...+350°C Tipo de conetor - 2 x LEMO00.250 Dimensões - 23 × 44 × 15 mm Peso - 22 g
