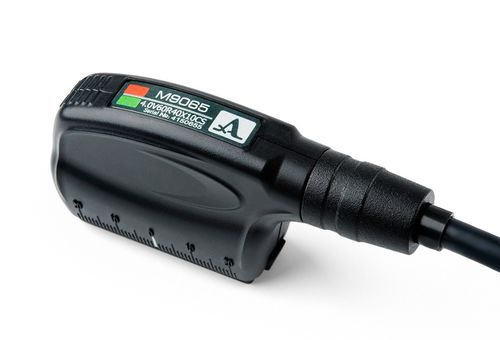

Transdutor de ultrassom por ondas de cisalhamento M9065

piezoelétricode feixe

Transdutor ultrassónico de matriz faseada de ondas de cisalhamento para ensaios de juntas soldadas O transdutor ultrassónico de matriz faseada M9065 destina-se a efetuar a deteção de defeitos ultra-sónicos em juntas de soldadura e outros objectos metálicos através da transmissão e receção de ondas de cisalhamento ultra-sónicas. O transdutor pode ser utilizado como parte dos detectores de defeitos ultra-sónicos TFM Phased Array. O transdutor pode ser acionado pelos seguintes instrumentos ACS: - A1550 Introvisor - A1525 Solo Tipo de transdutor - feixe angular, piezoelétrico Tipo de modo de onda gerado - cisalhamento Número de elementos - 16 Tamanho do passo - 2,5 mm Frequência nominal - 4 MHz Ângulo nominal do feixe refractado no aço - 55° Gama de ângulos de funcionamento nominal - 30...80° Capacidade eléctrica do elemento piezoelétrico - 1500 ± 150 pF Tensão máxima do impulso de excitação, V - ± 250 V Gama de temperaturas de funcionamento - -20...+45°C Dimensões - 90 × 42 × 22 mm Peso com cabo - 200 gr
