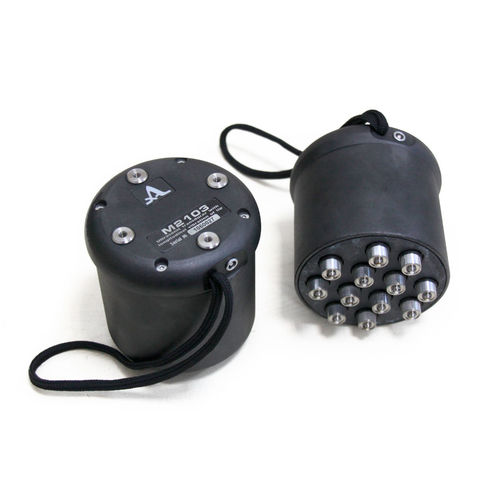

Transdutor de ultrassom de onda longitudinal M2103

de contatode contato diretode baixa frequência

Conjunto de transdutores ultra-sónicos de baixa frequência para a transmissão através de estruturas de betão espessas por meio da transmissão e receção de ondas ultra-sónicas longitudinais Um conjunto de transdutores de baixa frequência de uso geral com a frequência nominal de 100 KHz para a transmissão ou receção de ondas ultra-sónicas em materiais com elevada dispersão (betão, madeira, pedras, etc.). O conjunto de 12 elementos DPC realiza a transmissão ou receção de ondas ultra-sónicas longitudinais. Um par de M2103 permite a transmissão através de componentes muito espessos (até 5 metros). O transdutor pode ser acionado pelos seguintes instrumentos ACS: - A1560 Sonic-LF - A1220 MONOLÍTICO Tipo de transdutor - Conjunto de transdutores de contacto de ponto seco Modo de onda gerada - Longitudinal Frequência nominal - 100 KHz Capacidade - 3.500 pF ± 100 pF Tensão máxima de impulso (bipolar) - 400 V (pico a pico) Tipo de conetor - Lemo00 Faixa de temperatura - -20 a +50ºC Dimensões - 139,5 х 105,5 х 83,5 mm Peso - 1,1 kg
