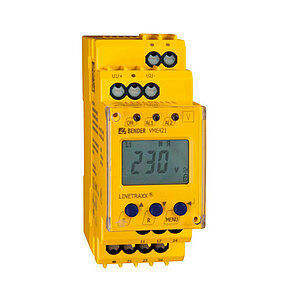

Relé de monitoramento de frequência LINETRAXX® VME421H

de sobretensãode subtensão1 NA/NF

Monitorização de subtensão, sobretensão e frequência de sistemas AC/DC 9,6...150 V (VME421H-D-1), 70...300 V (VME421H-D-2) Armazenamento de energia integrado, é fornecido pelo sistema que está a ser monitorizado Diversas funções de monitorização selecionáveis U, f Proteção por palavra-passe para a configuração do aparelho Função Preset (ajuste automático dos parâmetros básicos) Os relés de tensão da série VME421H são projetados para monitorar a freqüência, subtensão, sobretensão e a tensão entre dois valores limiares (função discriminadora de janela) em sistemas AC e DC. As tensões são medidas como valores r.m.s.. O valor atualmente medido é continuamente apresentado no visor LC. O valor medido que leva à ativação dos relés de alarme será armazenado. Devido aos tempos de resposta ajustáveis, podem ser consideradas caraterísticas específicas da instalação, tais como procedimentos de arranque específicos do dispositivo, flutuações de tensão de curta duração, etc. A versão do dispositivo VME421H recebe a tensão de alimentação do sistema a ser monitorizado e utiliza uma reserva de energia interna. Caraterísticas Monitoramento de subtensão, sobretensão e freqüência de sistemas AC/DC, 9,6...150 V (VME421H-D-1), 70...300 V (VME421H-D-2) Sem tensão de alimentação externa Backup de energia integrado Diferentes funções de monitorização selecionáveis U, f Atraso de arranque, atraso de resposta, atraso na libertação Histerese de comutação ajustável medição do valor r.m.s. (AC + DC) Indicação digital do valor de medição através de ecrã LC multifuncional Função Preset (atribuição automática de parâmetros básicos) LEDs: Ligar, Alarme 1, Alarme 2 Memória de valores de medição para valores operacionais Auto-monitorização contínua Botão interno de teste/repouso
