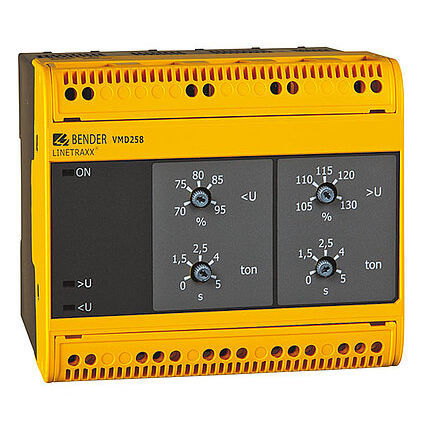

Relé de monitoramento de sobretensão LINETRAXX® VMD258

de subtensãotrifásicoCA

Tecnologia analógica pura para aplicações de segurança Para tensões nominais de sistema até 690 V Monitorização de subtensão e sobretensão para sistemas de 3 AC O relé de tensão VMD258 monitoriza sistemas trifásicos de CA para subtensão e sobretensão (função de janela). A ligação do condutor neutro não é necessária, pelo que é adequado para sistemas 3AC. A tensão para alimentar o sistema eletrónico é retirada do sistema a ser monitorizado. A alimentação da eletrónica, os relés e a ligação para o dispositivo externo de armazenamento de energia são isolados do sistema através de um isolamento duplo. Transformadores de entrada especiais atenuam as interferências do sistema. Os valores de resposta para subtensão e sobretensão, bem como os atrasos de resposta, são continuamente ajustáveis. Caraterísticas Monitorização de subtensão e sobretensão para sistemas 3AC Não é necessária uma tensão de alimentação separada Relés de alarme separados para subtensão e sobretensão com dois contactos de comutação sem potencial Valor de resposta ajustável: 0,7...0,95 x Un/1,05...1,3 x Un Tensões nominais do sistema: 3AC 690/500/480/440/400/230/110/100 V Atraso de resposta ajustável: 0...5 s LEDs para funcionamento, sobretensão, subtensão Aplicações Monitorização da alimentação de máquinas e instalações eléctricas Monitorização de cargas Ligar e desligar sistemas eléctricos a um determinado nível de tensão Monitorização de sistemas de alimentação em stand-by e de emergência Monitorização da tensão de alimentação de cargas portáteis
