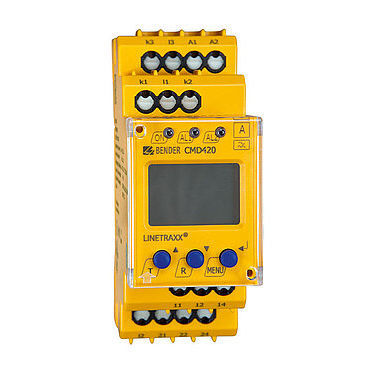

Relé de monitoramento de sobrecorrente LINETRAXX® CMD series

de subcorrentemonofásicotrifásico

Os dispositivos de monitorização de corrente CMD420/421 monitorizam as correntes AC utilizando três entradas de medição para sobrecorrente, subcorrente ou subcorrente e sobrecorrente (função de janela discriminadora). As correntes são medidas como valores r.m.s. (AC). Os valores medidos atualmente são mostrados continuamente no visor LC. O respetivo canal de medição pode ser selecionado utilizando a tecla Seta para cima ou Seta para baixo. Os valores de medição que provocam a ativação do relé de alarme são memorizados. Através de tempos de retardamento ajustáveis, podem ser consideradas caraterísticas específicas da instalação, tais como correntes de produção específicas do aparelho, alterações de corrente de curta duração, etc. Para a medição, devem ser ligados três transformadores de corrente padrão ao respetivo CMD420/421. A relação de transformação "n" dos transformadores de corrente (n = x/1A resp. n = x/5A) pode ser ajustada até um fator de n = 2000. Assim, a corrente real da instalação pode ser calculada multiplicando a corrente medida pelo fator "n" e indicada no visor. As correntes podem ser provenientes de um sistema trifásico ou de três sistemas monofásicos diferentes. A série CMD420/421 requer uma tensão de alimentação externa Caraterísticas Monitorização de subcorrentes e sobrecorrentes em sistemas AC com pré-alarme e alarme principal ou monitorização de corrente com função de discriminador de janela Monitorização de corrente através de transformadores de corrente, adequados para transformadores padrão x/1 A, x/5 A (dependendo do tipo de dispositivo) A relação de transformação n permite a adaptação a todos os transformadores de corrente padrão x/1 A, x/5 A Atraso de arranque, atraso de resposta e atraso na libertação Histerese de comutação ajustável medição do valor r.m.s. AC
