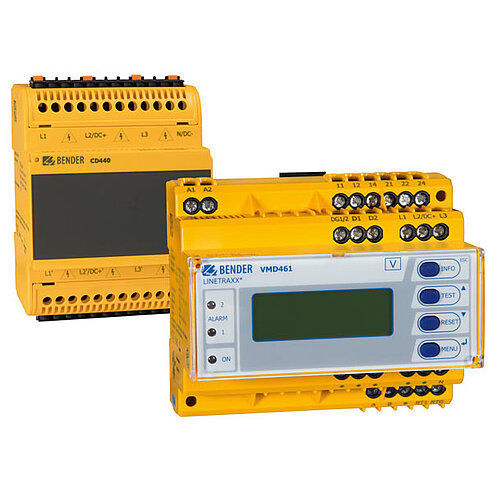

Relé de monitoramento de frequência LINETRAXX® VMD461

de sequência de fasesde falta de fasede desequilíbrio entre fases

Monitorização da tensão até 1200 V Todas as funções estão representadas em códigos ANSI monitorização de tensão e frequência em 3 fases com um atraso de resposta correspondente Pode ser usado opcionalmente para uma grande variedade de configurações de sistema, como AC, 3AC, 3NAC e DC O relé multifuncional de monitorização de tensão VMD461 monitoriza frequências, subtensões e sobretensões em sistemas DC, AC e 3(N)AC. As tensões de fase e/ou tensões linha a linha são medidas como valor r.m.s. e são continuamente mostradas no ecrã do dispositivo. O valor medido necessário para acionar o relé de alarme é armazenado. O VMD461 possui funções de medição adicionais para: ROCOF df/dt Monitorização do desvio do vetor Monitorização do desequilíbrio Monitorização da sequência de fases São fornecidos os códigos ANSI correspondentes para todas as funções de medição disponíveis. Os tempos de atraso configuráveis permitem considerar propriedades especiais específicas da instalação (por exemplo, procedimentos de arranque específicos do dispositivo). O VMD461 requer uma tensão de alimentação externa. A utilização opcional de um dispositivo de acoplamento CD440 aumenta a gama de tensões que podem ser monitorizadas para 1200 V DC/3AC ou 690 V 1AC/3NAC. Caraterísticas Quando combinado com um dispositivo de acoplamento CD440, podem ser monitorizados sistemas DC até 1200 V, sistemas 1AC até 690 V, sistemas 3AC até 1200 V e sistemas 3NAC até 690 V Todas as funções estão representadas em códigos ANSI Monitorização de sistemas DC, 1AC, 3(N)AC DIN EN 60255-1:2010-9 Segurança de falha única Monitorização de desequilíbrio, falha de fase e sequência de fase Monitorização dos interruptores e/ou seccionadores ligados (configurável: NC/NO/off) Deteção de ilhamento df/dt (ROCOF)
