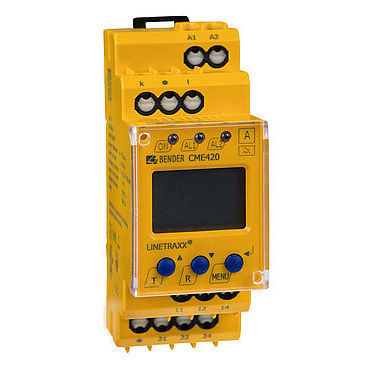

Relé de monitoramento de sobrecorrente LINETRAXX® CME420

de subcorrenteCApara motor elétrico

Os relés de corrente da série CME420 monitoram subcorrente e sobrecorrente em sistemas AC, bem como a corrente entre dois valores limiares (função discriminadora de janela). As correntes são medidas como valores r.m.s. (AC). O valor atualmente medido é continuamente apresentado no visor LC. O valor de medição necessário para acionar o relé de alarme é armazenado. Através de tempos de retardamento ajustáveis, podem ser consideradas caraterísticas específicas da instalação, como correntes de produção específicas do aparelho, alterações de corrente de curta duração, etc. A medição de corrente é possível direta ou indiretamente através de transformadores de corrente padrão (x/5 A). É necessária uma tensão de alimentação externa. Caraterísticas Monitorização de subcorrentes e sobrecorrentes em sistemas AC 0,1...16 A Monitorização indireta da corrente com transformadores de corrente standard x/5 A A relação de transformação n permite a adaptação a todos os transformadores de corrente padrão x/5 A Diferentes funções de monitorização selecionáveis I ou I Atraso de arranque, atraso de resposta, atraso na libertação Histerese de comutação ajustável medição do valor r.m.s. (AC) Indicação digital do valor de medição através de ecrã LC multifuncional LEDs: Ligar, Alarme 1, Alarme 2 Memória do valor de medição para o valor de funcionamento Auto-monitorização contínua Botão interno de teste/reset Dois relés de alarme separados (um contacto de comutação cada) Funcionamento N/C ou N/O e comportamento da memória de falhas selecionável Proteção por palavra-passe para a configuração do dispositivo Tampa transparente selável Caixa de dois módulos (36 mm) Terminal de cabo de pressão (dois terminais por ligação) Conformidade com RoHS Aplicações Consumo de corrente de motores, como bombas, elevadores, gruas Monitorização de circuitos de iluminação, circuitos de aquecimento, estações de carregamento
