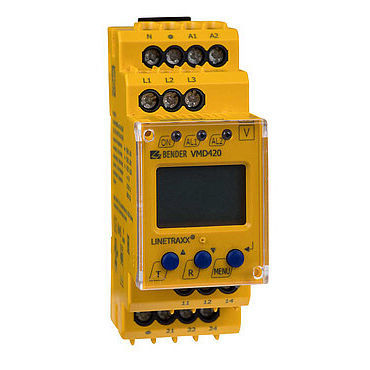

Relé de monitoramento de frequência LINETRAXX® VMD420

de sequência de fasesde falta de fasede desequilíbrio entre fases

Monitorização de subtensão, sobretensão e frequência em sistemas 3(N)AC 0...500 V Diversas funções de monitorização selecionáveis U, f Monitorização de assimetria, falha de fase e sequência de fases Atraso de arranque ajustável, atraso de resposta e atraso na libertação O relé de tensão multifuncional da série VMD420 foi concebido para monitorizar a frequência, a subtensão e a sobretensão e a tensão entre dois valores limite em sistemas 3(N)AC. As tensões são medidas como valores r.m.s.. O valor atualmente medido é continuamente apresentado no visor LC. O valor de medição necessário para acionar o relé de alarme é armazenado. Devido aos tempos de resposta ajustáveis, podem ser consideradas caraterísticas específicas da instalação, tais como procedimentos de arranque específicos do dispositivo, flutuações de tensão de curta duração, etc. Os aparelhos necessitam de uma tensão de alimentação externa. Caraterísticas Monitorização de subtensão, sobretensão e frequência em sistemas 3(N)AC 0...500 V Monitorização de assimetria, falha de fase e sequência de fases Diferentes funções de monitorização selecionáveis U, f Atraso de arranque, atraso de resposta, atraso na libertação Histerese de comutação ajustável medição do valor r.m.s. (AC) Indicação digital do valor de medição através de ecrã LC multifuncional Função Preset (atribuição automática de parâmetros básicos) LEDs: Ligar, Alarme 1, Alarme 2 Memória de valores de medição para valores de funcionamento Auto-monitorização contínua Botão interno de teste/reset Dois relés de alarme separados (um contacto de comutação cada) Funcionamento N/C ou N/O e comportamento da memória de falhas selecionável Proteção por palavra-passe para a configuração do dispositivo Tampa transparente selável Caixa de dois módulos (36 mm) Indicação da frequência do sistema Conformidade com RoHS
