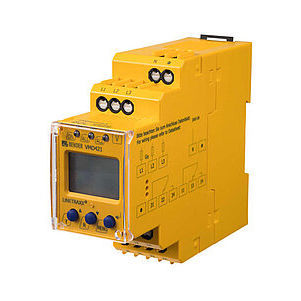

Relé de monitoramento de frequência LINETRAXX® VMD421H

de sequência de fasesde falta de fasede desequilíbrio entre fases

Monitorização de subtensão, sobretensão e frequência em sistemas 3(N)AC 0...500 V Backup de energia integrado Monitorização de assimetria, falha de fase e sequência de fases Atraso de arranque ajustável, atraso de resposta e atraso na libertação Várias funções de monitorização selecionáveis U, f O relé de tensão multifuncional da série VMD421 foi concebido para monitorizar a frequência, subtensão e sobretensão e a tensão entre dois valores limite (função de janela discriminadora) em sistemas 3(N)AC. As tensões são medidas como valores r.m.s.. O valor atualmente medido é continuamente apresentado no visor LC. O valor de medição necessário para acionar o relé de alarme é armazenado. Devido aos tempos de resposta ajustáveis, podem ser consideradas caraterísticas específicas da instalação, tais como procedimentos de arranque específicos do dispositivo, flutuações de tensão de curta duração, etc. Os aparelhos são alimentados pelo sistema a ser monitorizado e utilizam uma reserva interna de energia. Caraterísticas Monitorização de subtensão, sobretensão e frequência em sistemas 3(N)AC 70...500/288 V Sem tensão de alimentação externa Backup de energia integrado Monitorização de assimetria, falha de fase e sequência de fases Várias funções de monitorização selecionáveis U, f Atraso de arranque, atraso de resposta, atraso na libertação Histerese de comutação ajustável medição do valor r.m.s. (AC+DC) Indicação digital do valor de medição através de ecrã LC multifuncional Função Preset (ajuste automático dos parâmetros básicos) LEDs: Ligado, Alarme 1, Alarme 2 Memória de valores de medição para valores de funcionamento Auto-monitorização contínua Botão interno de teste/reset Dois relés de alarme separados (um contacto de comutação cada)
