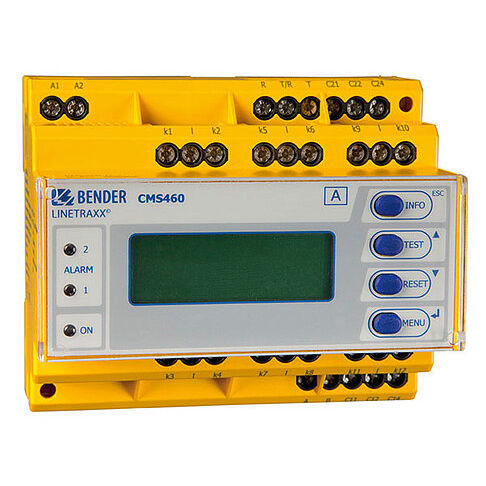

Sistema de monitoramento de corrente LINETRAXX® CMS460-D

de cargapara segurançade medição

O sistema CMS460 é composto por um ou vários avaliadores de corrente de carga CMS460-D, capazes de detetar e avaliar as correntes de carga em fontes de alimentação ligadas à terra e não ligadas à terra através dos transformadores de corrente de medição associados. A tensão máxima do sistema a monitorizar depende da tensão nominal de isolamento do transformador de corrente de medição utilizado no caso de sistemas de barramento, ou dos cabos ou condutores que são atravessados. Os transformadores de corrente de medição CTAC... (fechado), WR... (retangular) e WS... (núcleo dividido) e WF... (flexível) são utilizados para correntes alternadas e pulsantes. É possível ligar qualquer combinação das diferentes séries de transformadores de corrente de medição aos canais de medição do aparelho de avaliação. Cada CMS460-D utiliza 12 canais de medição. Podem ser ligados até 90 avaliadores de corrente de carga através de um bus BMS (interface RS-485 com protocolo BMS), podendo assim ser monitorizados até 1080 canais de medição (sub-circuitos). Se este produto for utilizado para proteção contra incêndios ou instalações, a resposta de frequência pode ser ajustada em conformidade. As correntes medidas podem ser analisadas quanto a harmónicos. Caraterísticas Medições sensíveis AC ou DC pulsadas opcionais para cada canal medição do valor r.m.s 12 canais de medição por aparelho individual para a corrente de carga Até 90 avaliadores CMS460-D no sistema (1080 canais de medição) Rápida varredura paralela para todos os canais Gamas de resposta 100 mA...125 A (42...2000 Hz) Função de pré-seleção Atrasos de tempo ajustáveis Comportamento de frequência ajustável (por exemplo, proteção contra incêndios e plantas) Memória de histórico com carimbo de data e hora para 300 registos de dados/canal Data logger para 300 registos de dados/canal Análise dos harmónicos, THD
