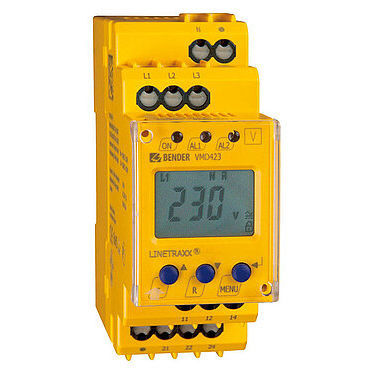

Relé de monitoramento de frequência LINETRAXX® VMD423/VMD423H

de sequência de fasesde falta de fasede desequilíbrio entre fases

De acordo com a norma DIN V VDE V 0126-1-1, a tensão e a frequência devem ser monitorizadas quando se alimenta a rede pública de baixa tensão a partir de sistemas privados de produção de eletricidade > 30 kW (tais como centrais de produção combinada de calor e eletricidade, centrais eólicas, centrais hidroeléctricas e sistemas fotovoltaicos). Os monitores de tensão e frequência trifásicos da série VMD423 monitorizam a tensão e a frequência no ponto de alimentação da rede pública. No ponto de alimentação da rede de média tensão, as tensões e frequências de saída são medidas por meio de transformadores de tensão (100 V). Um relé de alarme é ativado dentro de ≤ 80 ms quando são atingidos valores limite (valores de resposta de acordo com a diretriz VDEW "Sistemas privados de produção de eletricidade na rede de média tensão"). Uma sobretensão (> U2), medida como valor médio durante um período de 10 minutos, fará com que o relé de alarme seja ativado. As tensões são medidas como valores r.m.s.. Além disso, a assimetria, a falha de fase e a sequência de fases são monitorizadas. O VMD423 é adequado para tarefas de monitorização multifuncionais e pode ser adaptado aos requisitos das empresas de fornecimento de eletricidade. Os valores de medição actuais são apresentados continuamente no visor LC. O valor de medição que provoca a ativação do relé de alarme é guardado. Devido ao atraso de arranque ajustável e ao atraso na libertação, os requisitos específicos do operador da rede podem ser considerados, tais como procedimentos de arranque específicos do dispositivo, flutuações de tensão de curta duração, etc. A série VMD423 necessita de uma tensão de alimentação separada, enquanto que a versão VMD423H obtém a sua alimentação a partir do sistema.
