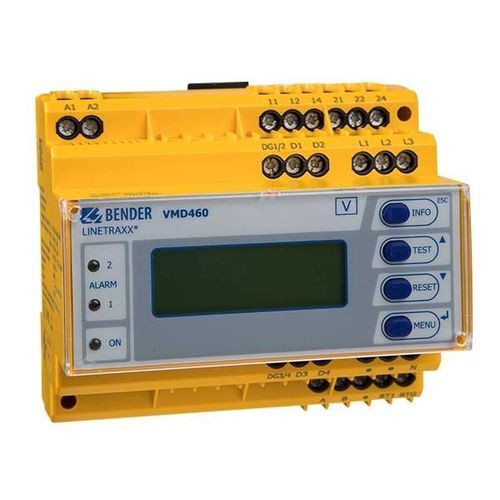

Relé de monitoramento de tensão LINETRAXX® VMD460-NA

de frequênciapara trilho DINRS485

Visão geral do produto
O LINETRAXX® VMD460-NA é uma proteção externa de rede e instalações destinada à desconexão automática de centrais de produção em paralelo com a rede pública através de interruptores de acoplamento. Monitora continuamente tensão e frequência, apresenta medições ao vivo num ecrã gráfico LC retroiluminado e regista eventos que provocam disparos dos relés. É multifuncional e configurável para normas de rede nacionais.

Principais características

• Programas básicos pré-definidos para normas e diretivas nacionais (ex.: G99/G98, VDE-AR-N 4105)
• Deteção de ilha: df/dt (ROCOF) e detecção de deslocamento vetorial
• Monitorização contínua das tensões de fase e linha-a-linha
• Monitorização configurável do interruptor de acoplamento (NC/NO/off); projeto tolerante a falha única
• Interface RS-485 para troca de dados e parametrização
• Desligamento remoto via receptor de sinal ripple control
• Funções de teste: teste de tempo de desconexão e botão de teste do circuito de disparo
• Ecrã gráfico retroiluminado; seleção de idioma (DE/EN/IT)
• Proteção por palavra-passe das configurações; caixa selável
• Registo de eventos: últimos 300 falhas de rede com carimbo temporal (relógio em tempo real)

Aplicações

• Proteção central de rede e instalações (ex.: VDE-AR-N 4105)
• Dispositivo de desconexão para centrais de geração em paralelo à rede pública
• Proteção de interface conforme recomendações nacionais e internacionais (EREC G99/G59/G83, CEI 0-21)
• Utilização universal para desacoplamento seguro de geração distribuída

Aprovações / certificados

• VDE-AR-N 4105
• VDE-AR-N 4110
• Diretrizes técnicas BDEW
• G99 / G98 / G59 / G83
• CEI 0-21
• DIN V VDE V 0126-1-1

Variantes
Tipo | Tensão de alimentação U_S | Nº art.
VMD460-NA-D-2 | AC/DC 100…240 V | B93010045

Especificações técnicas

• Nome do equipamento: LINETRAXX® VMD460-NA
• Tensão de alimentação (variante): AC/DC 100…240 V (VMD460-NA-D-2)
• Função: proteção externa de rede e instalações para desligamento via interruptores de acoplamento
• Métodos de deteção: ROCOF (df/dt) e deslocamento vetorial
• Monitorização: tensão de fase e tensão linha-a-linha
• Interfaces: RS-485 para comunicação/parametrização; receptor ripple para desligamento remoto
• Memória de eventos: últimos 300 falhas com timestamp (RTC)
• Operação: ecrã gráfico LC retroiluminado; idiomas (DE/EN/IT)
• Segurança: proteção por palavra-passe; caixa selável
• Confiabilidade: projeto tolerante a falha única; monitorização configurável do interruptor de acoplamento (NC/NO/off)
