Sistema de monitoramento de corrente residual LINETRAXX® RCMS460-D

de transformadorRS-485contínuo

Visão geral

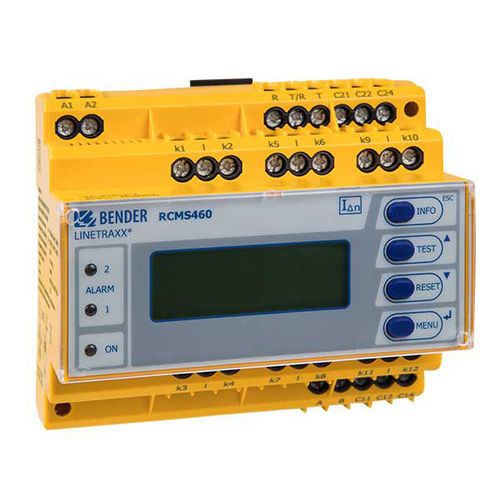

O LINETRAXX® RCMS460-D é um monitor de corrente residual concebido para detectar e avaliar correntes de falha, residuais e de funcionamento em alimentações aterradas. Cada unidade disponibiliza 12 canais de medição compatíveis com transformadores de corrente fechados, split-core ou flexíveis. Vários dispositivos podem ser interligados via bus BMS (RS-485) para monitorização de instalações de grande escala.

Principais características

• Sensibilidade selecionável AC, DC pulsado ou AC/DC (tipo A ou B) mediante escolha do transformador por canal
• Medida em true r.m.s.
• 12 canais de medição por dispositivo (medição de corrente residual ou entrada digital)
• Sistema escalável: até 90 dispositivos → até 1080 canais de medição via BMS
• Verificação paralela rápida de todos os canais; faixas de resposta e tempos de atraso ajustáveis
• Resposta em frequência configurável para proteção de pessoas, incêndio e equipamentos

Recursos adicionais

• Memória histórica com data/hora (300 registos) e data logger (300 registos por canal)
• Análise de harmónicos, componente DC e THD
• Saídas de alarme: dois relés com contactos inversores (dependente do equipamento); variante RCMS490: um contacto por canal
• Funcionamento NA/NC e memória de falhas selecionável; entrada para botão Test/Reset externo
• Visor gráfico retroiluminado e LEDs de alarme; proteção por palavra‑passe
• Monitorização contínua da ligação dos CT; troca de dados via bus BMS (RS-485); compatível RoHS

Aplicações

• Medição e avaliação de correntes residuais, de falha e de serviço em intervalos de frequência 0…2000 Hz ou 42…2000 Hz consoante o tipo de CT
• Monitorização de correntes com risco de incêndio em atmosferas inflamáveis
• Monitorização EMC de sistemas TN-S para detetar correntes errantes e pontes N–PE
• Monitorização de condutores N por sobrecargas devido a harmónicos e verificação de ausência de corrente em PE/ligação equipotencial
• Monitorização de equipamentos fixos para definir períodos de teste (ex.: DGUV V3)
• Proteção de pessoas e incêndio por desligamento rápido; monitorização de entradas digitais

Variantes (seleção)
RCMS460-D-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053001
RCMS460-D4-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053009
RCMS460-D-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053002
RCMS460-D4-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053010

Acessórios opcionais (resumo)

• Fontes STEP-PS/1 AC/24 DC (várias capacidades conforme nº de CTUB100) | B94053110…B94053112
• Repetidor RS-485 DI-1PSM | B95012044
• Gateway COM465IP e pacotes funcionais para integração (Modbus TCP, visualização) | B95061065 / B75061xxx
• Condition Monitor CP907-I / CP915-I para integração TCP/IP | B95061031…B95061034

Transformadores de corrente (exemplos)

• AC/pulsado: CTAC20 ø20 B98110005, CTAC35 ø35 B98110007, WR70x175S B11738, WS20x30 B98080601
• AC/DC (Tipo B): CTUB102/CTBC20 ø20 B78120011, CTBS25 ø25 B98120060
• Flexíveis WF: WF170-1 ø170 B78080201, WF1200-2 ø1200 B78080210

Downloads

• Manual RCMS460/RCMS490 (PDF)
• Datasheet RCMS460/RCMS490 (PDF)
• Declarações CE / UKCA RCMS460-490 (PDF)
• Addendum de cablagem CTUB100 (Technical info)

Especificações técnicas (resumo)

• Canais de medição por dispositivo: 12
• Máx. dispositivos no bus BMS: até 90 → até 1080 canais
• Faixas de resposta: ex. 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) para versões D4
• Medida em true r.m.s.; análise harmónicos/DC/THD
• Memória histórica e data logger: 300 registos / 300 registos por canal
• Saídas de alarme, visor, resposta em frequência e tempos ajustáveis; proteção por palavra‑passe
• Monitorização contínua da ligação dos CT; comunicação via bus BMS (RS-485)
