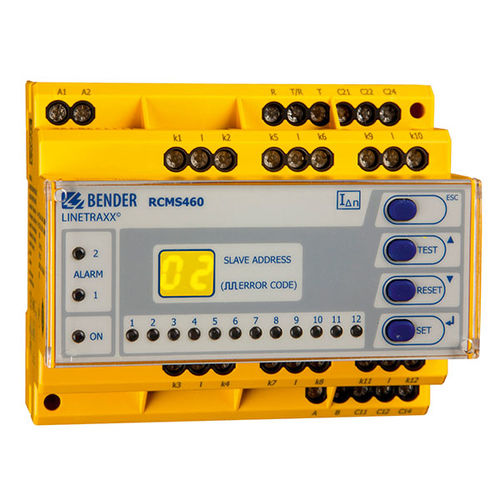

Sistema de monitoramento de corrente residual LINETRAXX® RCMS460-L

contínuodigitalmulticanal

Visão geral
O LINETRAXX® RCMS460-L é um monitor de corrente residual para detetar e avaliar correntes de falha, residuais e de operação em alimentações aterráveis através de transformadores de corrente de medição associados. Cada dispositivo disponibiliza 12 canais de medição e pode ser ligado em rede via barramento BMS (RS-485) com até 90 dispositivos, permitindo monitorizar até 1080 canais. Os transformadores fechados CTUB100 ou CTBS25 são necessários para medições sensíveis AC/DC (Tipo B); as séries CTAC, WR, WS e WF são utilizadas para correntes alternadas e pulsantes (Tipo A). A tensão máxima monitorizada depende da tensão de isolamento nominal dos CT selecionados. A resposta em frequência e as faixas de intervenção podem ser configuradas para proteção de pessoas, incêndio ou instalações; as correntes podem ser analisadas quanto a harmónicos, componente DC e THD.

Principais características

• Tipo de medição selecionável por canal mediante escolha do transformador de medição (AC / DC pulsado / AC‑DC sensível)
• Medida em valor eficaz verdadeiro (True r.m.s.)
• 12 canais de medição por dispositivo (medição residual ou entrada digital)
• Escalabilidade: até 90 dispositivos → até 1080 canais via barramento BMS (RS-485)
• Leitura paralela rápida de todos os canais
• Exemplos de faixas de resposta: 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) para RCMS…-D4
• Função preset e tempos de atraso ajustáveis
• Resposta em frequência ajustável para proteção de pessoas, incêndio e instalações

Funções adicionais e características de hardware

• Memória histórica com carimbo de data/hora para 300 registos
• Data logger: 300 registos por canal
• Análise de harmónicos, componente DC e THD
• Dois relés de alarme com contactos inversores (dependendo da versão; RCMS490: um contacto de alarme por canal)
• Funcionamento N/O ou N/C e memória de falhas selecionáveis
• Ligação para botão externo de teste/reset
• Display gráfico retroiluminado e LEDs de alarme
• Troca de dados via barramento BMS (RS-485 com protocolo BMS)
• Proteção por palavra‑passe para parâmetros do equipamento
• Monitorização contínua da ligação do CT
• Conformidade RoHS

Aplicações

• Medição e avaliação de correntes residuais, de falha e nominais nas faixas de frequência: 0…2000 Hz (com CTUB100 ou CTBS25) e 42…2000 Hz (com CTAC, WR, WS, WF)
• Monitorização de correntes consideradas risco de incêndio em ambientes inflamáveis
• Monitorização EMC de sistemas TN‑S para correntes vagabundas e ligações N‑PE adicionais
• Monitorização de condutores N por sobrecargas causadas por harmónicos
• Verificação de ausência de corrente em condutores PE e de equipotencialização
• Monitorização residual de equipamentos fixos para determinar intervalos de inspeção (ex.: DGUV V3)
• Proteção de pessoas e incêndio por desconexão rápida
• Monitorização de entradas digitais

Variantes
RCMS460-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053003
RCMS460-L-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053004

Acessórios opcionais (resumo)

• Fontes de alimentação: STEP-PS/1 AC/24 DC/0.5 — B94053110; STEP-PS/1 AC/24 DC/1.75 — B94053111; STEP-PS/1 AC/24 DC/4.2 — B94053112
• Repetidor RS-485: DI-1PSM — B95012044
• Condition monitors / gateways: COM465IP — B95061065; CP907-I / CP915-I — B95061031/32/33/34
• Transformadores de corrente (exemplos): CTAC20/35/60; CTBS25; CTUB102…; séries flexíveis WF (WF170, WF250, WF500, WF800, WF1200)

Notas
As séries CTBS25 ou CTUB100 são necessárias para medições AC/DC sensíveis (Tipo B). As séries WF incluem um conversor de sinal RCC420. Algumas fontes de alimentação podem não ser compatíveis com variantes específicas de CT; consulte a documentação do produto.
