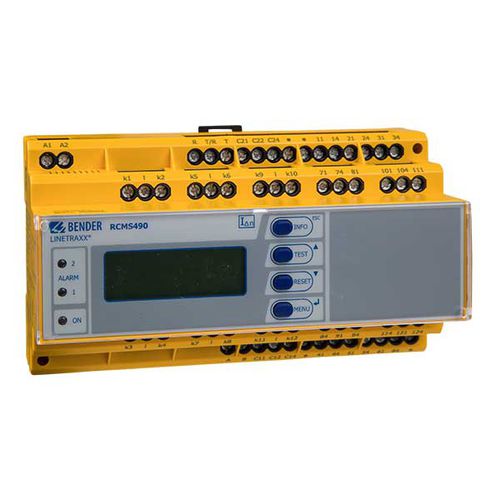

Sistema de monitoramento de corrente residual LINETRAXX® RCMS490-D

contínuodigitalmulticanal

Descrição do produto
O LINETRAXX® RCMS490‑D é um monitor multicanal de corrente residual concebido para detetar e avaliar correntes de falha, residuais e de funcionamento em sistemas com condutor à terra. Cada equipamento oferece 12 canais de medição; múltiplos equipamentos podem ser interligados via BMS (RS‑485) para supervisão de instalações de grande porte. A sensibilidade de medição (AC, pulsada ou AC/DC) depende do transformador de corrente (TC) selecionado por canal.

Pontos-chave / visão geral

• 12 canais de medição por equipamento para medição de corrente residual ou entrada digital.
• Variante RCMS490: um contacto de alarme por canal; outras variantes com relés de alarme globais.
• Medida selecionável por canal: AC, DC pulsada ou sensível AC/DC através da escolha do TC adequado.
• Medida True r.m.s., análise de harmónicos e componente DC, resposta de frequência ajustável para proteção de pessoas, incêndio e instalações.

Detalhes
A família RCMS (RCMS460‑D/-L, RCMS490‑D/-L) suporta TC fechados, de núcleo dividido, retangulares e flexíveis (ex.: CTUB100, CTBS25, CTAC…, WR…, WS…, WF…). As séries CTUB100/CTBS25 são necessárias para medições AC/DC sensíveis (Tipo B) e podem requerer alimentação de 24 V DC. Podem ser combinados diferentes tipos de TC nos canais de medição. Até 90 monitores podem ser ligados num barramento BMS, permitindo monitorizar até 1080 canais de medição.

Funções

• Modo de medição selecionável por canal (AC / DC pulsada / AC‑DC sensível).
• Medida True RMS e análise de harmónicos, componente DC e THD.
• Digitalização paralela rápida de todos os canais; função preset e temporizações ajustáveis.
• Intervalos de resposta: p.ex. 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) para variantes D4.
• Memória de histórico com carimbo de data/hora (300 registos) e data logger (300 registos por canal).
• Saídas de alarme: versões com dois relés globais (um comutador cada) ou RCMS490 com um contacto por canal; operação N/O ou N/C selecionável; entrada para botão externo de Test/Reset.
• Ecrã retroiluminado (estilo 7 segmentos), LEDs de alarme, monitorização contínua da ligação TC e proteção por palavra‑passe.

Aplicações

• Monitorização de correntes residuais, de falha e de serviço em quadros, painéis e equipamentos fixos em amplos intervalos de frequência (0…2000 Hz ou 42…2000 Hz conforme o TC).
• Deteção de correntes com risco de incêndio e desinserção rápida para proteção contra incêndio.
• Monitorização EMC de sistemas TN‑S para correntes errantes e ligações N‑PE adicionais.
• Monitorização do condutor N por sobrecargas devido a harmónicos e de condutores PE/equipotenciais para garantir ausência de corrente.
• Apoio na definição de intervalos de ensaio práticos (p.ex. DGUV V3) através de dados registados.

Variantes (resumo)

• RCMS490‑D‑1: Alimentação DC 16…94 V / AC 16…72 V, 42…460 Hz — ex. B94053005.
• RCMS490‑D4‑1: DC 16…94 V / AC 16…72 V, 42…460 Hz (faixas D4) — B94053011.
• RCMS490‑D‑2: DC 70…276 V / AC 70…276 V, 42…460 Hz — B94053006.
• RCMS490‑D4‑2: DC 70…276 V / AC 70…276 V, 42…460 Hz (D4) — B94053012.

Famílias de transformadores de corrente pertinentes (exemplos)

• CTUB100 / CTBS25 — TC fechados para medição AC/DC sensível (Tipo B), 0…2000 Hz.
• CTAC…, WR…, WS…, WF… — TC fechados, retangulares, de núcleo dividido e flexíveis para correntes alternadas/pulsantes (Tipo A), 42…2000 Hz.
• Série WF… flexível em conjunto com conversor RCC420 para instalações que exijam flexibilidade.

Acessórios e componentes do sistema (exemplos)

• Fontes de 24 V DC para CTUB100 (ex.: STEP‑PS).
• Gateways, repetidores e condition monitors para integração BMS/Ethernet (COM465IP, CP907‑I, CP915‑I).
• Indicadores de alarme, módulos de teste/reset, cabos de ligação TC e diversos tamanhos/formatos de TC.

Especificações técnicas (seleção)

• Modelo: LINETRAXX® RCMS490‑D.
• Canais de medição por dispositivo: 12.
• Monitores máximos por barramento BMS: até 90 → até 1080 canais.
• Intervalos de resposta exemplos: 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) para variantes D4.
• Medida: True RMS; análise de harmónicos e componente DC/THD.
• Memória: histórico 300 registos; data logger: 300 registos por canal.
• Comunicação: barramento BMS (RS‑485) com protocolo BMS; integração via gateways/condition monitors.
• Funções de proteção: resposta de frequência ajustável para proteção pessoas/incêndio/instalação, temporizações ajustáveis, presets, proteção por palavra‑passe, monitorização contínua da ligação TC.
