Relé de monitoramento de subtensão LINETRA ® VME421H series

de sobretensãode frequência1 NA/NF

Visão geral

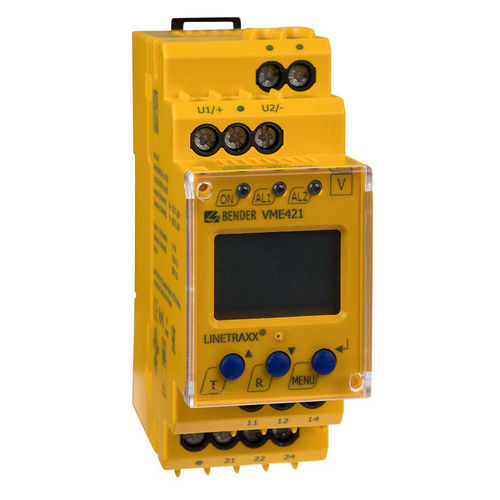

O LINETRAXX® VME421H é um relé compacto de monitorização de tensão e frequência para sistemas AC e DC. Monitoriza subtensão, sobretensão, frequência e condição de janela de tensão, medindo tensões em valores eficazes (r.m.s.). O equipamento é alimentado pelo próprio sistema monitorizado e inclui uma reserva de energia interna para suportar interrupções curtas.

Principais características

• Monitorização de subtensão, sobretensão, frequência e função janela (funções selecionáveis: <U, >U, <f, >f)
• Medição em valor eficaz para sinais AC e DC
• Exibição contínua do valor medido em visor LC multifunção; memória do valor no momento do alarme
• Ajustes de atraso: arranque, resposta e libertação; histerese de comutação ajustável
• Alimentação retirada do sistema monitorizado; reserva de energia interna (sem necessidade de alimentação externa)
• Dois relés de alarme independentes (cada um com contacto reversível)
• Proteção por palavra‑passe para configurações e função Preset para atribuição automática dos parâmetros básicos

Características adicionais / Conceção

• LEDs: Power On, Alarm 1, Alarm 2
• Memória do valor medido para o valor de disparo
• Autoverificação contínua e botão interno Test/Reset
• Funcionamento N/C ou N/O e comportamento de memória de falhas selecionáveis
• Tampa transparente selável; caixa 2 módulos (36 mm)
• Bornes push‑wire (dois bornes por ligação)
• Compatível com RoHS

Aplicações

• Monitorização de tensão e frequência de máquinas monofásicas e instalações elétricas
• Monitorização de falta à terra em redes de média tensão através de transformadores de tensão
• Monitorização de sistemas de baterias
• Comutação automática de equipamentos ao atingir níveis de tensão definidos

Variações
VME421H‑D‑1 | Tensão nominal do sistema: DC/AC 9,6…150 V, 15…46 Hz (valor de resposta: AC/DC 9,6…150 V) | Art. No.: B73010003 / B93010003
VME421H‑D‑2 | Tensão nominal do sistema: DC/AC 70…300 V, 15…460 Hz (valor de resposta: AC/DC 70…300 V) | Art. No.: B73010004 / B93010004

Acessórios opcionais

• Clipe de montagem para fixação por parafuso (1 peça por dispositivo): Art. No. B98060008

Documentação disponível
Quickstart (VME421H); Manual (VME421H); Datasheet (VME421H); Declarações da série (VMx42x) — CE/UKCA

Especificações técnicas

• Funções de monitorização: <U, >U, <f, >f, função janela
• Medição: valor eficaz (RMS) AC + DC
• Visor: LC multifunção com memória do valor de disparo
• Alimentação: retirada do sistema monitorizado com reserva de energia interna
• Saídas: 2 relés de alarme independentes (contactos reversíveis)
• Ajustes: atrasos de arranque/resposta/libertação, histerese
• Conexões: bornes push‑wire (2 bornes por ligação)
• Mecânica: caixa 2 módulos (36 mm), tampa transparente selável
• Indicadores: LEDs Power On / Alarm 1 / Alarm 2
• Conformidade: RoHS
