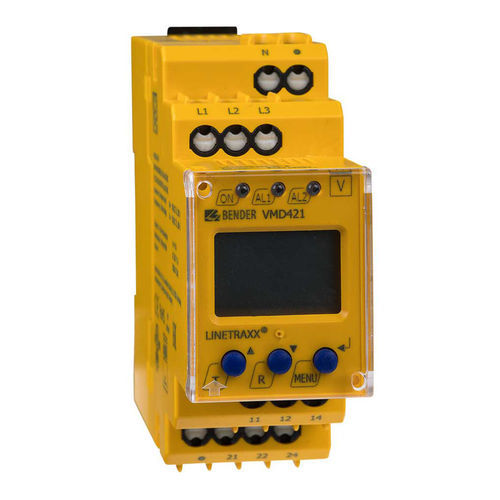

Relé de monitoramento de sobretensão LINETRA ® VMD421H series

de frequênciade sequência de fasesde desequilíbrio entre fases

Visão geral do produto
O LINETRAXX® VMD421H é um relé de monitoramento de tensão multifunção para sistemas 3(N)AC. Monitora subtensão, sobretensão, frequência e a tensão entre dois níveis de limiar (função janela). As tensões são medidas em valor eficaz r.m.s. e o valor atual é apresentado continuamente no display LC. O equipamento é alimentado pelo próprio sistema monitorado e possui reserva de energia interna.

Principais características

• Monitoramento de subtensão, sobretensão, frequência e função janela em sistemas 3(N)AC (70…500 V; variantes 70…500/288 V)
• Alimentação pelo sistema monitorado (sem necessidade de fonte externa) com reserva de energia integrada
• Medição em valor eficaz r.m.s. (componentes AC + DC)
• Tempos ajustáveis: partida, resposta e liberação
• Histérese de comutação ajustável
• Funções selecionáveis: <U, >U, <f, >f
• Função Preset para ajuste automático dos parâmetros básicos

Indicadores e comandos

• Display LC multifunção com indicação contínua do valor medido
• LEDs: Power On, Alarm 1, Alarm 2
• Memória do valor de atuação
• Autoverificação contínua
• Botão interno Test / Reset
• Proteção por senha das configurações

Saídas / Mecânica / Ligações

• Dois relés de alarme separados, cada um com um contacto de mudança (SPDT)
• Funcionamento N/C ou N/O e comportamento de memória de falha selecionáveis
• Tampa transparente selável
• Invólucro de 2 módulos (36 mm)
• Bornes push‑wire (dois bornes por ligação); variantes com bornes de parafuso referenciadas nos números de artigo
• Compatível com RoHS

Aplicações

• Monitoramento de máquinas e instalações sensíveis a variações de tensão
• Comutação automática de equipamentos ao atingir thresholds de tensão pré‑definidos
• Monitoramento de fontes de alimentação de emergência e standby
• Monitoramento da tensão de alimentação de cargas portáteis
• Proteção de motores trifásicos contra falhas de fase e inversão de fase
• Proteção de transformadores através da deteção de cargas assimétricas

Variantes (tabela)
Type | Nominal system voltage U_n* | Response value | Art. No.**
VMD421H-D-3 | 3(N)AC 70…500 V, 15…460 Hz | AC 70…500 V | B73010007 / B93010007

Acessórios opcionais (tabela)
Type | Art. No.
Clipe de montagem para montagem por parafuso (uma peça por equipamento) | B98060008
Moldura de montagem XM420 | B990994

Documentos para download

• Manual VMD421H (PDF, EN)
• Ficha técnica VMD421H (PDF, EN)
• Declarações de conformidade CE / UKCA (família VMx42x)

Características / especificações técnicas

• Faixa de medição: AC 70…500 V (3(N)AC, 15…460 Hz)
• Funções de monitoramento: <U, >U, <f, >f, discriminador de janela
• Medição: valor eficaz r.m.s. (AC + DC)
• Display: LC multifunção com indicação permanente do valor medido
• Alimentação: proveniente do sistema monitorado com reserva de energia interna
• Tempos: partida, resposta e liberação ajustáveis
• Saídas: 2 relés de alarme, cada um com 1 contacto de mudança
• Modos: N/C ou N/O selecionáveis; memória de falha selecionável
• Indicadores: LEDs Power On, Alarm 1, Alarm 2
• Segurança: autoverificação contínua; botão interno Test/Reset; proteção por senha
• Mecânica: 2 módulos (36 mm); tampa transparente selável
• Bornes: push‑wire (dois bornes por ligação); variantes com parafuso disponíveis
• Conformidade: RoHS
• Números de artigo: B73010007, B93010007
• Notas: * valores absolutos; ** B7… = push‑wire / B9… = bornes de parafuso
