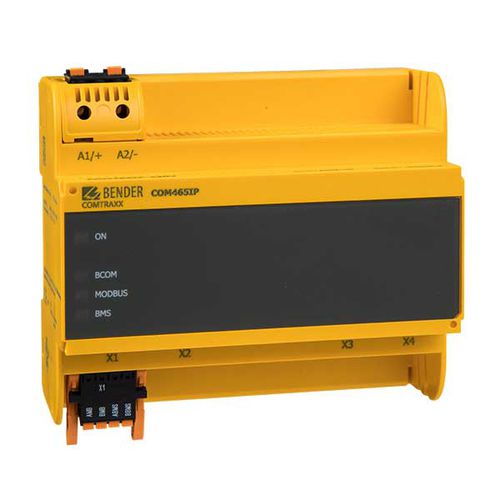

Dispositivo de monitoramento de estado COMTRAXX® COM465IP

MODBUSEthernetIP

Visão geral
O COMTRAXX® COM465IP é um Condition Monitor com gateway integrado. A interface web COMTRAXX baseada em HTML5 fornece uma visão geral do sistema e permite a parametrização intuitiva de todos os dispositivos conectados. Acesso remoto via LAN/WAN/Internet sem instalação local de software.

Principais funcionalidades

• Visão completa do sistema e visualização via navegador
• Configuração de parâmetros para dispositivos Bender via interface web e BMS/ICOM/BCOM
• Suporte às interfaces de comunicação Bender e protocolos industriais comuns
• Expansível por módulos de função de software (A–F)
• Memória histórica local e data loggers configuráveis

Interfaces / Comunicação

• RS-485: BMS, Modbus RTU
• Ethernet: MQTT, BCOM, Modbus TCP, SNMP, PROFINET (10/100 Mbit/s)

Aplicações

• Exibição remota de valores medidos, estados e alarmes em navegador web
• Gateway para Modbus TCP: leitura de valores e mensagens de estado/alarme (endereços 1…10 por interface)
• Gateway para Modbus RTU: leitura de valores e mensagens (endereços 1…10 da interface BMS interna)
• Configuração e backup de dispositivos (a modificação via Modbus requer o módulo de função C)
• Sincronização de tempo dos dispositivos atribuídos
• Memória histórica (20.000 entradas) e data loggers configuráveis (30 × 10.000 entradas)
• Integração de até 50 pontos de dados de dispositivos de terceiros (Modbus RTU/TCP) e criação de dispositivos virtuais (até 16 canais)

Notas

• A exibição de parâmetros de dispositivos no barramento BMS só é possível quando o gateway estiver conectado ao barramento BMS interno.
• Os parâmetros podem ser definidos pela aplicação web e externamente via BMS/ICOM/BCOM; a modificação via Modbus requer o módulo de função C. Os módulos de função adicionam capacidades específicas.

Variantes
Tipo | Tensão de alimentação / Faixa de frequência | Consumo próprio | Aplicação | N.º art.
COM465IP | AC/DC 24…240 V, 50…60 Hz | ≤ 6,5 VA / ≤ 4 W | Condition Monitor com gateway integrado: Bender system / Ethernet | B95061065

Módulos de função (licença de software)

• Módulo A — Textos personalizados, monitoramento de falhas, e‑mail de alarme, documentação de dispositivos — B75061011
• Módulo B — Disponibilização de dados via Modbus TCP/RTU, SNMP, PROFINET — B75061012
• Módulo C — Parametrização de dispositivos integrados, backups — B75061013
• Módulo D — Aplicação de visualização — B75061014
• Módulo E — Dispositivos virtuais — B75061015
• Módulo F — Integração de dispositivos de terceiros — B75061016

Especificações técnicas

• Produto: COMTRAXX® COM465IP (Condition Monitor com gateway integrado)
• Fabricante: Bender
• Alimentação: AC/DC 24…240 V, 50…60 Hz
• Consumo: ≤ 6,5 VA / ≤ 4 W
• Ethernet: 10/100 Mbit/s
• Protocolos suportados: Modbus TCP, Modbus RTU, SNMP, PROFINET, MQTT, BCOM, BMS
• Memória histórica: 20.000 entradas
• Capacidade data logger: configurável (30 × 10.000 entradas)
• Integração de terceiros: até 50 pontos de dados (Modbus RTU/TCP; módulo F para capacidades estendidas)
• Suporte a dispositivo virtual: até 16 canais (módulo E requerido)
