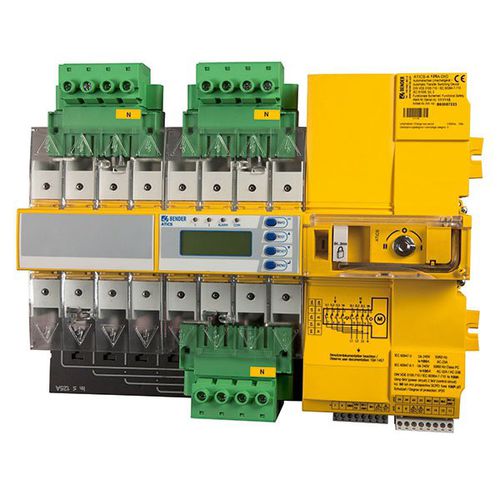

Chave de transferência automática ATICS®-…-DIO

manualpara trilho DINcompacta

Descrição
Os dispositivos de comutação ATICS®-…-DIO efetuam a transferência controlada entre duas fontes de alimentação independentes. A integração da unidade de comutação e da eletrónica de controlo num único aparelho compacto reduz o espaço no quadro elétrico, simplifica a fiação e diminui potenciais fontes de avaria. O produto foi concebido segundo as diretrizes de segurança funcional (SIL 2).

Serviço e manutenção
Conectores de ligação destacáveis em todas as linhas e o interruptor bypass opcional permitem testar, reparar ou substituir o dispositivo em funcionamento sem interromper o fornecimento de energia. Isto facilita a manutenção em carga e reduz o tempo de indisponibilidade para assistência.

Características

• Instalação economizadora de espaço e retrofit: design tudo-em-um que integra o interruptor de corte e a eletrónica de controlo
• Disponível em versões de 2 pólos e 4 pólos com correntes nominais de AC 63 A a AC 160 A
• Segurança funcional SIL 2; certificação TÜV SÜD
• Operação manual no aparelho e travamento mecânico
• Conectores plug-in e interruptor bypass opcional para manutenção sem interrupção
• Opções de comunicação e parametrização para monitorização e assistência

Aplicações

• Comutação de alimentações redundantes para centros de dados, instalações industriais e locais médicos (grupo 2) que exigem fornecimento contínuo e fiável mesmo em caso de avaria

Variantes (seleção)
2 pólos
ATICS-2-63A-DIO | 2-pole | AC 63 A | 1 x STW3, bridge, connectors, terminal cover | B92057212
ATICS-2-80A-DIO | 2-pole | AC 80 A | 1 x STW3, bridge, connectors, terminal cover | B92057213
ATICS-BP-2-63A-SET | Bypass switch set | AC 63 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057252
ATICS-BP-2-80A-SET | Bypass switch set | AC 80 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057253

4 pólos
ATICS-4-80A-DIO | 4-pole | AC 80 A | 4 x STW3, bridge, connectors, terminal cover | B92057222
ATICS-4-125A-DIO | 4-pole | AC 125 A | 4 x STW4, bridge, connectors, terminal cover | B92057223
ATICS-4-160A-DIO | 4-pole | AC 160 A | 4 x STW4, bridge, terminal cover | B92057224
ATICS-BP-4-80A-SET | Bypass switch set | AC 80 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057260
ATICS-BP-4-125A-SET | Bypass switch set | AC 125 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057262
ATICS-BP-4-160A-SET | Bypass switch set | AC 160 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057264

Acessórios opcionais
STW3 | Transformador de corrente de medição (monitorização de curto-circuito) para ATICS® < 100 A | B98021000
STW4 | Transformador de corrente de medição (monitorização de curto-circuito) para ATICS® ≥ 100 A | B98021001

Downloads / Documentos
Declarações CE, manuais, quickstarts e fichas técnicas disponíveis para ATICS®-…-DIO (idiomas selecionados).

Especificações técnicas (pontos principais)

• Segurança funcional: SIL 2
• Certificação: TÜV SÜD
• Versões: 2 pólos e 4 pólos; correntes AC 63 A, 80 A, 125 A, 160 A
• Integração: interruptor de corte e eletrónica de controlo num único dispositivo
• Manutenção: conectores plug-in e opção bypass para testes e substituições sem corte
