Dispositivo supervisor de isolamento para sistema trifásico ISOMETER® iso685-…-B series

para rede CACA/CCCC

Visão geral
O ISOMETER® iso685-…-B é um monitor de isolamento para sistemas IT conforme IEC 61557-8. Aplicável em sistemas AC, 3(N)AC, AC/DC e DC, incluindo instalações AC com cargas alimentadas em DC (retificadores, inversores, variadores).

Principais pontos

• Perfis de medição predefinidos para aplicações industriais
• Medição fiável de resistência de isolamento, tensão, capacitância e frequência
• Servidor web integrado para configuração e diagnóstico remoto
• Comunicação: BCOM, Modbus TCP/RTU, RS-485 / Bender sensor bus
• Compatível com sistemas IT acoplados (ISOnet)
• Memória de histórico com isoGraph e registo horariado de alarmes

Variantes do equipamento

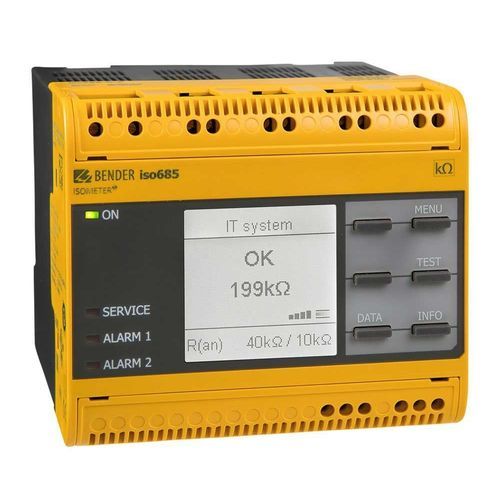

• iso685-D-B: com ecrã gráfico LC de alta resolução e comandos frontais para operação local; não combinável com FP200 para controlo local.
• iso685-S-B: sem ecrã nem comandos; a operar com o painel frontal FP200.
• Opção "W": versões reforçadas para condições climáticas e mecânicas extremas (iso685W-D-B, iso685W-S-B).

Funcionalidades

• Adaptação automática à capacitância de fuga do sistema e combinação de AMPPlus com métodos de medição específicos
• Dois intervalos de resposta ajustáveis separadamente: 1 kΩ…10 MΩ
• Monitorização das ligações das linhas de medição e autoteste do equipamento
• isoGraph: representação gráfica da evolução da resistência de isolamento; buffer histórico (3 dias) com até 1023 registos de alarme
• Saídas analógicas proporcionais ao valor medido: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicamente isoladas)
• Entradas/saídas digitais programáveis; configuração remota via servidor web ou gateway COMTRAXX®
• Diagnóstico remoto via Internet; expansão de tensão por acopladores

Aplicações

• Circuitos principais AC, DC ou AC/DC
• Circuitos AC/DC com componentes DC diretamente ligados (retificadores, conversores, variadores)
• Sistemas UPS e bancos de baterias
• Aquecedores com controlo por fase e instalações com fontes comutadas
• Sistemas IT acoplados com altas capacitâncias de fuga

Tabela de variantes
Tipo | Faixa de tensão nominal Un | Tensão de alimentação US | Ecrã | Opção W | Ref.
iso685-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | integrado | – | B91067020
iso685W-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | integrado | -40…+70°C, 3K23, 3M12 | B91067020W
iso685-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | remoto (via FP200) | – | B91067220
iso685W-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | remoto | -40…+70°C, 3K23, 3M12 | B91067220W

Acessórios opcionais (resumo)

• Acopladores (vários tipos)
• Kits de bornes de parafuso / bornes push-wire
• Acessórios para caixa: tampa de bornes, clips de montagem

Especificações técnicas

• Norma: IEC 61557-8
• Sistemas aplicáveis: AC, 3(N)AC, AC/DC e DC
• Faixa de tensão nominal: AC 0…690 V; 1…460 Hz / DC 0…1000 V
• Alimentação: AC/DC 24…240 V (consoante variante)
• Intervalos de resposta: 1 kΩ … 10 MΩ (dois intervalos ajustáveis)
• Medições: resistência de isolamento, tensão, capacitância, frequência
• Saídas analógicas: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicamente isoladas)
• Comunicação: BCOM, Modbus TCP/RTU, RS-485 / Bender sensor bus, servidor web integrado
• Memória de eventos: buffer 3 dias, até 1023 registos com data/hora; isoGraph
• Opção ambiental W: -40…+70°C, índices 3K23, 3M12 (consoante variante)
