Dispositivo supervisor de isolamento para sistema trifásico ISOMETER® isoNAV685-D series

para rede CACA/CCCC

Visão geral

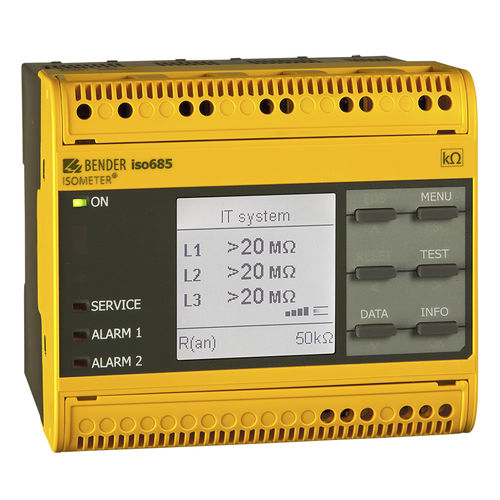

O ISOMETER® isoNAV685-D é um monitor de isolamento para sistemas IT (não aterrado) conforme IEC 61557-8. Projetado para sistemas 3(N)AC com frequência nominal de 60 Hz e para sistemas IT em corrente contínua, suporta retificadores e inversores conectados galvanicamente e componentes DC diretamente conectados, como rectificadores, conversores e acionamentos de velocidade variável.

Principais características

• Disparo instantâneo: 150 ms
• Desconexão de inversor e disparo por tensão de deslocamento DC
• Adaptação automática à capacitância de fuga do sistema
• Combinação de AMPPLUS e outros métodos de medição dependentes do perfil
• Valor de atuação ajustável: 1 kΩ…10 MΩ (fabricação 5 kΩ)
• Visor gráfico de alta resolução com isoGraph para registo de tendências
• Monitorização das ligações das linhas de medição e autoteste automático
• Saídas analógicas galvanicamente isoladas: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V
• Entradas/saídas digitais programáveis e comunicações Modbus TCP / BCOM / servidor web integrado
• Memória de histórico com RTC (buffer ~3 dias) para até 1023 mensagens de alarme com data/hora

Aplicações

• Circuits principais AC/DC com componentes DC conectados diretamente (retificadores, conversores, acionamentos)
• Sistemas com fontes de alimentação comutadas
• Sistemas com inversores de frequência

Variantes
Tipo | Faixa de tensão nominal do sistema U_n | Tensão de alimentação U_S | Nº art.
isoNAV685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067014

Acessórios opcionais

• Conjunto de bornes de parafuso — B91067901 (incluído quando indicado)
• Conjunto de bornes de pressão — B91067902
• Acessórios de caixa (tampa de bornes, 2 grampos de montagem) — B91067903 (incluído quando indicado)

Transferências

• Declarações de conformidade CE
• Folhetos do produto, quickstarts e manuais
• Folhas de dados
• Certificados e declarações UKCA

Especificações técnicas

• Norma: IEC 61557-8 (monitorização do isolamento para sistemas IT)
• Tipos de sistema aplicáveis: IT AC (3(N)AC) e IT DC; suporta retificadores/inversores conectados galvanicamente
• Frequência nominal: 60 Hz (aplicável)
• Faixa de tensão: AC 0…690 V; DC 0…1000 V
• Tensão de alimentação: AC 24…240 V; 50…400 Hz ou DC 24…240 V
• Intervalo de resposta ajustável: 1 kΩ…10 MΩ (fábrica 5 kΩ); resposta para offset DC: 150 V
• Tempo de disparo instantâneo: 150 ms
• Saídas analógicas: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicamente separadas)
• Comunicação: Modbus TCP, BCOM, servidor web integrado; parametrização remota via Webserver (opção COMTRAXX®)
• Visor: LC gráfico de alta resolução com isoGraph
• Memória de eventos: RTC, buffer ~3 dias, até 1023 mensagens com data/hora
• Monitorização de ligação: supervisão das linhas de medição
• I/O digitais programáveis e autoteste automático
• Artigo: B91067014
