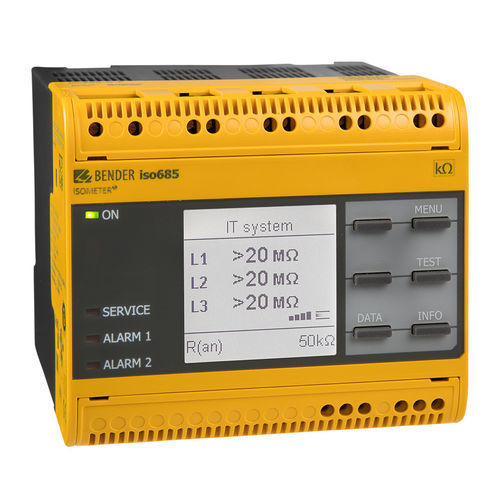

Dispositivo supervisor de isolamento para rede CA ISOMETER® isoNAV685-D-B

MODBUS

Visão geral
O ISOMETER® isoNAV685-D-B é um dispositivo de monitorização de isolamento conforme IEC 61557-8, concebido para monitorização offline de sistemas e cargas desenergizados (TN, TT ou IT). Fornece medição, registo de tendências e integração com acesso remoto.

Principais características

• Monitorização offline de cargas e sistemas desenergizados
• Monitoriza três níveis de isolamento
• Método de medição AMPPLUS com adaptação automática à capacidade de fuga do sistema
• Valor de atuação ajustável 10 kΩ…1 MΩ (defeito de fábrica 50 kΩ)
• Tensão de medição reduzida
• Ecrã gráfico de alta resolução com isoGraph para visualização de tendências
• Memória de eventos com relógio em tempo real (buffer de 3 dias) para 1023 mensagens de alarme com carimbo temporal
• Monitorização da ligação à terra e autoteste automático
• Entradas/saídas digitais livremente programáveis
• Comunicação: Modbus TCP, BCOM, servidor web integrado; COMTRAXX® Gateway opcional
• Configuração remota e diagnóstico remoto via Internet/Intranet

Aplicações

• Monitorização de cargas e redes desenergizadas em instalações industriais, quadros e armários elétricos

Variantes
Tipo | Intervalo de tensão nominal do sistema | Tensão de alimentação | Nº Art.
isoNAV685-D-B | offline | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067024

Acessórios opcionais

• Conjunto de terminais de parafuso — Nº Art. B91067901
• Conjunto de terminais de mola (push‑wire) — Nº Art. B91067902
• Acessórios de caixa (tampa de terminais, 2 clipes de montagem) — Nº Art. B91067903

Especificações técnicas

• Norma: IEC 61557-8
• Aplicação: sistemas TN, TT ou IT desenergizados
• Método de medição: AMPPLUS
• Intervalo de ajuste do valor de atuação: 10 kΩ … 1 MΩ (fabricação 50 kΩ)
• Ecrã: gráfico de alta resolução, isoGraph
• Memória de eventos: 1023 mensagens com data/hora (buffer 3 dias)
• Entradas/Saídas digitais: programáveis
• Acesso remoto: servidor web; opção COMTRAXX®; diagnóstico mundial
• Comunicação: Modbus TCP, BCOM
• Tensão de medição: reduzida
• Alimentação (exemplo de variante): AC 24…240 V; 50…400 Hz / DC 24…240 V
• Nº art. variante principal: B91067024
