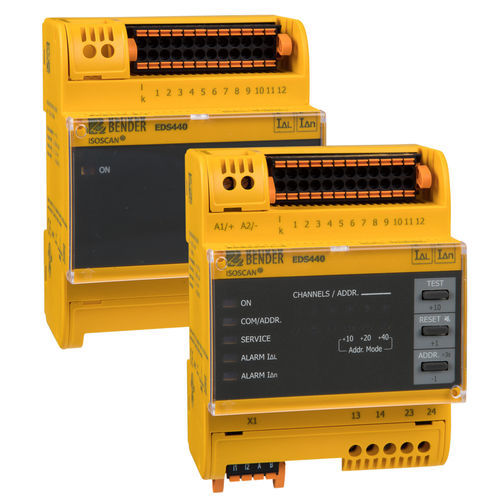

Localizador de falhas de isolamento ISOSCAN® EDS440 series

Visão geral
O localizador de falhas de isolamento ISOSCAN® EDS440 localiza falhas de isolamento em sistemas de alimentação não aterrados (sistemas IT) quando utilizado com um ISOMETER® iso685-D-P ou com o injetor de corrente de localização PGH. A unidade avalia sinais de corrente de localização captados por transformadores de corrente de medição (CT). Um EDS440 suporta até 12 entradas CT; até 50 EDS440 podem ser interligados via RS-485 (bus BS) para monitorizar até 600 circuitos de saída.

Principais características

• Localização automática de falhas de isolamento em serviço
• Aplicação: circuitos principais e circuitos de comando
• 12 canais de medição para transformadores de corrente
• Monitorização da ligação dos CT
• Conceito de sistema universal e modular para integração flexível
• Extensão opcional por 12 canais de relés (IOM441-S)
• Comportamento da memória de falhas selecionável
• Sensibilidade de resposta configurável, tip. 2…10 mA (dependendo da variante)
• Medida de corrente residual AC com valor de resposta configurável
• Dois relés de alarme (um contacto N/O cada), N/O ou N/C seleccionável
• Entrada externa de teste/reset
• Visor centralizado de circuitos com falha
• Interface série RS-485 (bus BS), intervalo de endereços 2…79; suporte Modbus RTU

Aplicações

• Localização de falhas de isolamento em sistemas IT AC, 3AC e DC
• Circuitos principais e de controlo em instalações industriais e embarcações
• Sistemas IT DC desacoplados por díodos em centrais elétricas
• Instalações elétricas em espaços de utilização médica

Variantes
Tipo | Tensão de alimentação U_S* | Valor de resposta | Display LED | Opção "W" | Ref.
EDS440-S-1 | DC 24 V | 2…10 mA | -- | -- | B91080201
EDS440W-S-1 | DC 24 V | 2…10 mA | -- | ✓ | B91080201W
EDS440-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | -- | B91080202
EDS440W-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | ✓ | B91080202W
EDS440-LAF-4 | AC/DC 24…240 V | 10 mA (fixo) | ✓ | -- | B91080209

Acessórios opcionais
Tipo | Tensão de alimentação U_S | Ref.
DI-1PSM (repetidor RS-485) | AC/DC 24 V ± 20 % | B95012044
DI-2USB (conversor RS-485/USB, com cabo USB) | Alimentado por USB | B95012045
IOM441-S (módulo de entrada/saída) | Módulo de 12 relés | B95012057

Transformadores de corrente de medição (exemplos)
Tipo | Diâmetro interno / mm | Tipo | Ref.
CTAC20 | ø 20 | circular | B98110005
CTAC35 | ø 35 | circular | B98110007
CTAC60 | ø 60 | circular | B98110017
CTAC120 | ø 120 | circular | B98110019
CTAC210 | ø 210 | circular | B98110020
Estão também disponíveis CTs de abertura, flexíveis e rectangulares com respetivas referências

Especificações técnicas

• Entradas: até 12 transformadores de corrente de medição por EDS440
• Escalabilidade do sistema: até 50 EDS via RS-485 (bus BS) → até 600 circuitos monitorizados
• Sensibilidade de resposta: configurável, tip. 2…10 mA (variantes); LAF = 10 mA fixo
• Medição: corrente residual AC com valor de resposta configurável
• Relés: dois relés de alarme com um contacto N/O cada; N/O ou N/C seleccionável
• Opcional: extensão por 12 canais de relés (IOM441-S)
• Monitorização de ligação dos CT incluída
• Interface série: RS-485 (bus BS), Modbus RTU; intervalo de endereços 2…79
• Visor centralizado de circuitos com falha; entrada externa Test/Reset
• Variantes de alimentação: DC 24 V e AC/DC 24…240 V conforme o tipo
• Conceito modular para integração em sistemas de comando e visualização superiores
