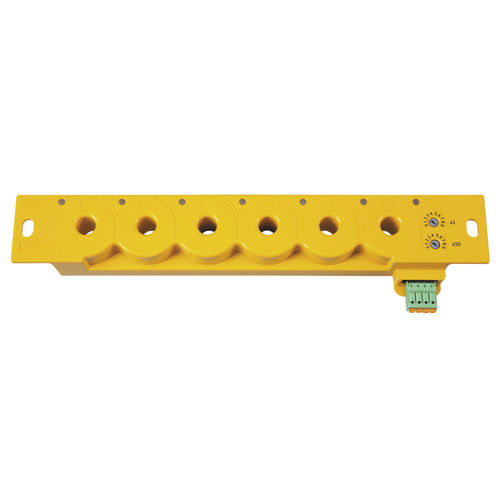

Sistema de monitoramento de corrente residual LINETRAXX® RCMS150

de alarmeMODBUSRS-485

Visão geral
Os monitores de corrente residual LINETRAXX® RCMS150 são dispositivos sensíveis a AC/DC (tipo B) com seis canais, concebidos para medir correntes de falta AC e DC em fontes de alimentação aterradas. Medem correntes residuais até IΔ = 500 mA na faixa de frequência DC…2 kHz e são adequados para monitorização de circuitos finais com corrente de carga até 32 A e tensão monitorizada de 300 V. Cada canal dispõe de dois limiares de intervenção ajustáveis independentemente para distinguir pré-alarme e alarme. Valores medidos e estados de alarme podem ser transferidos e os parâmetros configurados via RS-485.

Capacidades principais

• Monitorização contínua da corrente residual como alternativa aos ensaios periódicos de isolamento
• Aquisição multisensível AC/DC (tipo B) com 6 canais (K1…K6)
• Avaliação de falhas em corrente contínua pura suportada
• Projeto compacto para locais com espaço limitado
• Interface RS-485 com Modbus RTU ou protocolo BMS para transferência e visualização de dados
• Configuração e transferência de valores medidos/alarme através de RS-485

Características

• Intervalo de medição IΔ até 500 mA; faixa de frequência DC…2 kHz
• Cada canal: 2 canais de medição (1 × RMS, 1 × DC)
• Dois limiares ajustáveis por canal (pré-alarme + alarme)
• Auto-monitorização contínua e transformadores de corrente de medição completamente blindados para reduzir interferências magnéticas
• Montagem em trilho DIN ou com parafusos em quadros de distribuição
• Compatível com gateways Bender (ex. COM465IP, CP9…)

Interfaces e variantes

• RCMS150: RS-485 com protocolo BMS. Intervalo de endereços 2…90 (dispositivo). Até 89 dispositivos num único barramento.
• RCMS150-01: RS-485 com Modbus RTU. Intervalo de endereços 1…99 via potenciômetros no dispositivo; 1…247 via barramento. Até 247 dispositivos num único barramento.

Aplicações

• Medida e monitorização contínua de correntes de falta AC e DC até IΔ = 500 mA (DC 0…2 kHz)
• Monitorização de circuitos finais até 300 V e 32 A
• Integração em sistemas de monitorização de instalações ou edifícios; adequado para espaços reduzidos
• Operação permitida até 2000 m acima do nível do mar

Variantes
RCMS150 | DC 24 V | BMS | B94053025
RCMS150-01 | DC 24 V | Modbus RTU | B94053026
RCMS150-W-01 | DC 24 V | Modbus RTU | B94053026W

Acessórios opcionais
Clipe de montagem para trilho DIN — B91080110
Condition Monitor com gateway integrado (variantes COM465IP / CP907-I) — B95061065 / B95061031 / B95061032
Repetidor RS-485 DI-1DL — B95012047
Sistema de monitorização de corrente residual* (variantes RCMS460/RCMS490) — B94053001 / B94053002 / B94053005 / B94053006
*Neste caso não é necessário condition monitor/gateway; adequado apenas para indicação de valores e alarmes, não para parametrização.

Especificações técnicas

• Tipo: monitor de corrente residual AC/DC (tipo B), série LINETRAXX® RCMS150
• Canais: 6 (K1…K6), 2 canais de medição por canal (1 × RMS, 1 × DC)
• Intervalo de medição IΔ: até 500 mA; faixa de frequência DC…2 kHz
• Tensão do circuito monitorizado: 300 V; corrente máxima por circuito: 32 A
• Alimentação: DC 24 V
• Interfaces: RS-485 (BMS ou Modbus RTU conforme variante)
• Ajustes: 2 limiares por canal
• Endereçamento: RCMS150 2…90 (até 89 unidades); RCMS150-01 1…99 local / 1…247 via barramento (até 247 unidades)
• Montagem: trilho DIN ou aparafusamento
• Auto-monitorização contínua e transformadores de corrente blindados
• Altura de operação: até 2000 m
