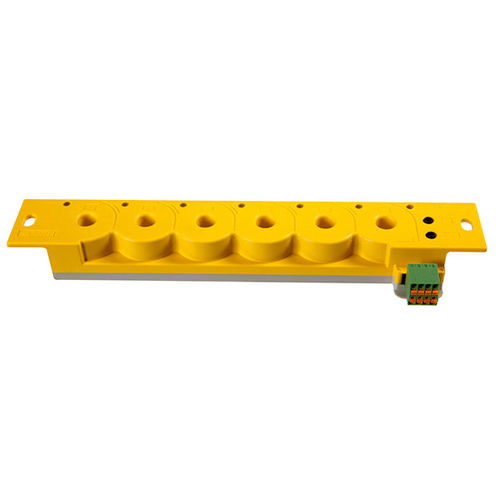

Localizador de falhas de isolamento ISOSCAN® EDS151

Visão geral
O ISOSCAN® EDS151 é um localizador de falhas de isolamento para pesquisa automática por derivação em sistemas de alimentação não aterrado (sistemas IT), utilizado em conjunto com o ISOMETER® isoMED427P. Detecta pulsos de corrente de localização através de seis transformadores de corrente de medição integrados e avalia as falhas para gerar alarme e indicação rápida.

Características principais

• Localização automática de falhas de isolamento em funcionamento
• Aplicação: circuitos de comando e monitorização
• 6 canais de medição com transformadores integrados
• Conectividade via bus RS-485 (protocolo BMS) para monitorização escalável
• Auto-teste cíclico e indicação de atividade do bus

Características (detalhe)

• Adequado para sistemas IT AC, AC/DC e DC
• Sensibilidade de resposta: 0,5 mA
• Tempo máximo de resposta (alarme + indicação): ≤ 8 s em sistemas AC (IEC 61557-9)
• Até 88 EDS151 por bus RS-485 → até 528 circuitos monitorizados
• Intervalo de endereços BMS: 3…90
• Interface RS-485 com protocolo BMS

Aplicações

• Localização de falhas de isolamento em ambientes médicos, industriais e marítimos
• Circuitos principais DC em instalações, centrais e embarcações
• Monitorização de circuitos de comando e sinalização

Variantes ISOSCAN® EDS151
Tipo | Tensão de alimentação* | Ref.
EDS151 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080101

Acessórios opcionais (seleção)
Tipo | Tensão de alimentação | Tensão de saída | Ref. | Observação
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V* | DC 24 V, 420 mA | B924209 | Alimenta até 6 EDS151
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Alimenta até 3 EDS151

Transferências (documentos disponíveis)

• Ficha técnica: EDS151 (EN)
• Manual: EDS151 (EN)
• Declaração CE de conformidade: EDS151
• Notificação de alteração de produto: EDS151 - Alteração de software (EN)
• Flyer: Healthcare EDS
• Flyer: Industrial EDS

Notas
Os pulsos de localização gerados pelo ISOMETER® isoMED427P são detectados pelos transformadores integrados e avaliados pelo EDS151. Os transformadores integrados permitem que todos os condutores ativos de uma saída passem por um único dispositivo. O acoplamento em bus permite a monitorização escalável de múltiplos circuitos.

Especificações técnicas

• Nome do modelo: ISOSCAN® EDS151
• Canais de medição: 6 por dispositivo
• Transformadores de corrente integrados: 6
• Sensibilidade de resposta: 0,5 mA
• Tempo máximo de resposta: ≤ 8 s (IEC 61557-9)
• Bus/interface: RS-485 com protocolo BMS
• Máx. dispositivos no bus BMS: 88 (até 528 circuitos)
• Intervalo de endereços BMS: 3…90
• Tensão de alimentação (EDS151): AC 17…24 V, 50…60 Hz ou DC 14…28 V
• Fontes de alimentação opcionais: AN410 (DC 24 V, 420 mA) alimenta até 6 EDS151; AN450 (AC 20 V, 500 mA) alimenta até 3 EDS151
• Auto-teste: função de auto-teste cíclico
• Ref. art. (EDS151): B91080101
