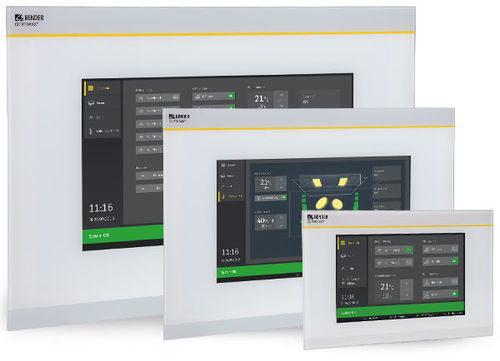

Terminal com touch screen COMTRA ® CP9 series

embutidoIP54sem ventilação

Visão geral
Os painéis de indicação e controlo geram alarmes visuais e acústicos e convertem dados do sistema em instruções operacionais claras. A série COMTRAXX® CP9xx é um painel tátil para ambientes médicos, industriais e edifícios especializados, com apresentação gráfica do estado, notificações de alarme e integração de subsistemas externos.

Principais características

• Centro de monitorização e comando sensível ao toque
• Integração simples de componentes Bender e de terceiros
• Tamanhos de ecrã: 7", 15,6", 24" com vidro temperado e antibrilho
• Proteção frontal IP54 — fácil de limpar e desinfetar
• Placa frontal sem parafusos e funcionamento sem ventoinha (silencioso)
• Integração gráfica de plantas e visualização de estado em qualidade fotográfica
• Expansão e conversão simples com interrupções mínimas
• Suporte PoE opcional para CP907

Aplicações

• Monitorização, operação e visualização de Medical Isolated Power Systems (IPS)
• Sistemas de abastecimento de gases medicinais
• Sistemas de ventilação e ar condicionado
• Iluminação de salas e iluminação de bloco operatório
• Sistemas de alimentação especiais (BSV / UPS)
• Integração com sistemas de outros fabricantes

Variante — Dispositivos completos
Tipo | Tamanho do ecrã | Alimentação | Dimensões (L x A x P) | Peso | Unidade de ecrã (vidro, temperado) | Art.*
CP907 | 7" (17,6 cm) | DC 24 V, < 15 W (PoE possível) | 226 x 144 x 78 mm | 1,1 kg | branco | B95061080
CP907 (sem caixa para embutir) | 7" (17,6 cm) | DC 24 V, < 15 W (PoE possível) | 226 x 144 x 78 mm | 0,9 kg | branco | B95061093
CP915 | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | branco | B95061081
CP915 (cinzento) | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | cinzento | B95061085
CP924 | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | branco | B95061083
CP924 (cinzento) | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | cinzento | B95061084

Componentes separadamente
Série do dispositivo | Tipo | Art. Nº.*
CP907 | Caixa para embutir | B95100140
CP915 | Unidade de ecrã branco / unidade de ecrã cinzento | B95061112 / B95061113
CP924 | Unidade de ecrã branco / unidade de ecrã cinzento | B95061115 / B95061116

Acessórios opcionais

• Caixa de montagem em superfície CP907 — Art.-Nr. B95061915
• Kit de conector de substituição CP9xx — Art.-Nr. B95061910
• Ventosa CP9xx (para remover o ecrã; CP915 e CP924) — Art.-Nr. B95061911

Conteúdo da entrega
Unidade de visualização, caixa para embutir com placa de montagem e eletrónica, cabo de ligação CP9xx e kit de conectores.

Especificações técnicas

• Tamanhos de ecrã: 7", 15,6", 24"
• Vidro do ecrã: temperado, antirreflexo
• Proteção frontal: IP54
• Operação: interface sensível ao toque com menu claro e imagens interativas
• Saídas de alarme visuais e acústicas
• Funcionamento sem ventoinha
• Integração: plantas gráficas e subsistemas externos (ex. postos de carga, intercom)
• Alimentação por modelo: CP907 — DC 24 V, <15 W (PoE possível); CP915 — AC 100…240 V, <30 W; CP924 — AC 100…240 V, <55 W
• Dimensões / peso por modelo: ver secção Variantes
