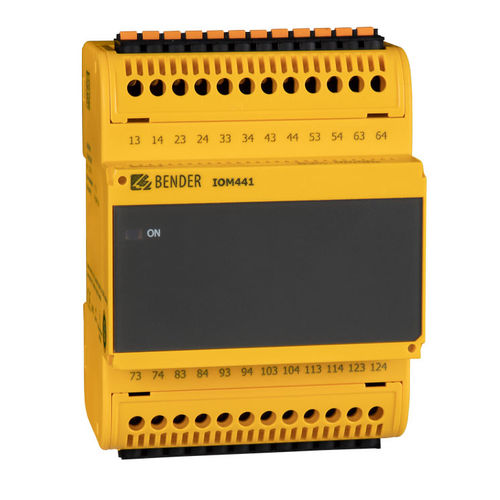

Módulo relé de comutação IOM441 series

para montar em trilho DIN

Visão geral
O módulo de relés IOM441-S expande unidades base Bender (por ex. EDS44x) fornecendo 12 saídas de relé sem potencial. Mensagens de alarme da unidade base são convertidas em comandos de comutação para os relés. Comunicação e alimentação entre a unidade base e o módulo são realizadas via Bender backbone bus (BB bus) montado na traseira. Atualizações de firmware, transferência de parâmetros e armazenamento dos estados de comutação são suportados via BB bus. Nota: algumas unidades base permitem apenas um IOM441-S (consultar folha de dados da unidade base).

Principais características

• 12 saídas de relé sem potencial para sinalização ou controlo externo
• Configuração de contacto selecionável N/O ou N/C
• Funções opcionais: localização de falhas de isolamento ou função de corrente residual (opção "W")
• Comunicação, alimentação e atualização de firmware via BB bus

Características (resumo)

• Expande dispositivos Bender com 12 relés
• N/O e N/C selecionáveis

Aplicações

• Expansão de canais de medição durante localização de falhas de isolamento e disponibilização de contactos de alarme/controlo externos

Variantes
Tipo | Tensão de alimentação U_S | Opção "W" | N.º art.
IOM441-S | DC 24 V | – | B95012057
IOM441W-S | DC 24 V | x | B95012057W

Acessórios opcionais
Descrição | N.º art.
Kit conector para bornes de parafuso* | B95012901
Kit conector Push-wire | B95012902
Acessórios mecânicos* (cobertura de bornes + 2 clipes de montagem) | B95012903
Conector BB BUS 4TE* | B98110002
* incluído no âmbito de fornecimento conforme configuração

Especificações técnicas

• Saídas de relé: 12 contactos sem potencial
• Configuração de contactos: selecionável N/O ou N/C
• Funções opcionais: localização de falhas de isolamento ou função de corrente residual
• Comunicação: Bender backbone bus (BB bus) montado na traseira
• Alimentação: fornecida via BB bus (DC 24 V)
• Atualização de firmware: via BB bus
• Armazenamento: parâmetros e estados de comutação guardados no módulo
• Nota de compatibilidade: algumas unidades base permitem apenas um IOM441-S (ver folha de dados)
• Números de artigo: IOM441-S (B95012057), IOM441W-S (B95012057W)
