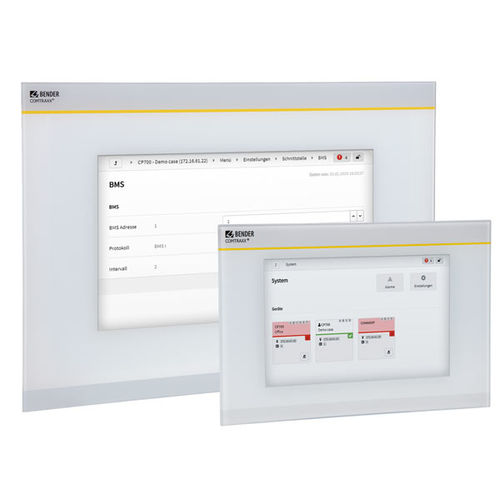

Terminal de comando com touch screen COMTRA ® CP9…-I series

embutidopara montagem nivelada com superfícierobusto

Visão geral
O COMTRAXX® CP907-I é um painel de monitorização e alarme com interface web e ecrã tátil integrado de 7" em vidro temperado antirreflexo. Centraliza a visualização, configuração e gestão de alarmes para sistemas Bender e permite a integração de dispositivos de terceiros através de protocolos standard. Destina-se à montagem na porta do quadro de comando ou embutida e oferece acesso remoto e funcionalidade de gateway para redes TCP/IP.

Benefícios principais

• Visualização centralizada e gestão de alarmes para instalações elétricas
• Gateway integrado para ligar sistemas Bender e dispositivos terceiros compatíveis com Modbus/MQTT
• Acesso remoto via LAN/WAN/Internet para monitorização e manutenção
• Design embutido compacto com frente fácil de limpar

Interfaces existentes

• RS-485: BMS, Modbus RTU
• Ethernet: MQTT, BCOM, Modbus TCP, SNMP, PROFINET

Funcionalidades

• Ecrã 7" (17,6 cm) vidro temperado, antirreflexo e tátil
• Proteção frontal IP54; fácil de limpar e desinfetar
• Placa frontal sem parafusos; montagem embutida ou na porta do quadro
• Condition monitor e gateway modular entre sistemas Bender e TCP/IP
• Suporte a dispositivos no barramento BMS interno via BCOM, Modbus RTU ou Modbus TCP
• Acesso remoto e visualizações via navegador web ou ecrã local
• Sinalização visual e acústica de alarmes; funcionamento sem ventoinha
• Alta qualidade de imagem: bom contraste, alta resolução e amplo ângulo de visão

Aplicações

• Monitorização e parametrização de produtos Bender com capacidade de comunicação
• Montagem na porta do quadro para visualização imediata
• Comissionamento, diagnóstico e manutenção remota de sistemas elétricos
• Estações de controlo, monitorização de centros de dados e notificação de falhas

Variantes / Dispositivos completos
Tipo | Tamanho do ecrã | Alimentação | Dimensões do dispositivo (L x A x P) | Peso | Caixa | Unidade de ecrã (vidro temperado) | Ref.
CP907-I | 7" (17,6 cm) | DC 24 V, < 15 W | 226 x 144 x 78 mm | 1,1 kg | Embutido | branco, vidro temperado | B95061031

Conteúdo da entrega
Unidade de ecrã, montagem para porta de armário ou caixa embutida incluindo placa de montagem com eletrónica, cabo de ligação CP9xx e kit de conectores. Nota: é necessária uma ventosa para remover o ecrã (ver acessórios).

Componentes individuais e acessórios opcionais

• Caixa embutida (Ref. B95100140)
• Kit de conectores de substituição CP9xx-I (Ref. B95061910)
• Ventosa CP9xx-I (Ref. B95061911)
• Caixa de superfície CP907(-I) (Ref. B95061915)
• Fontes de alimentação STEP-PS - DC 24 V/1.75 A (Ref. B94053111)

Transferências
Folha de dados, manual e guia de arranque rápido para COMTRAXX® CP907-I disponíveis na área de transferências do produto (PDF).

Especificações técnicas

• Designação comercial: COMTRAXX® CP907-I
• Ecrã: 7" (17,6 cm) vidro temperado, antirreflexo, ecrã táctil
• Proteção frontal: IP54
• Montagem: embutido ou na porta do quadro (opção de caixa de superfície disponível)
• Alimentação: DC 24 V, < 15 W
• Dimensões (L x A x P): 226 x 144 x 78 mm
• Peso: aprox. 1,1 kg
• Interfaces: RS-485 (BCOM, Modbus RTU); Ethernet (MQTT, BCOM, Modbus TCP, SNMP, PROFINET)
• Gateway modular integrado Bender ↔ TCP/IP; acesso remoto via LAN/WAN/Internet
• Funcionamento sem ventoinha; saídas de alarme visuais e acústicas
