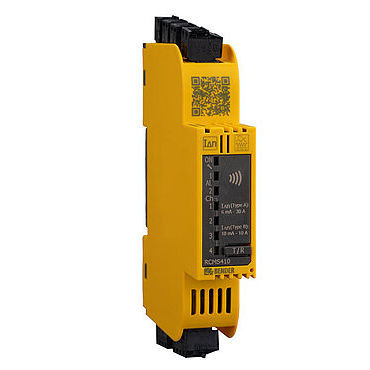

Sistema de monitoramento de corrente residual LINETRAXX® SmartDetect RCMS410

de transformadorcompactocontínuo

Visão geral

• 4 canais em um invólucro compacto
• Medida sensível por canal: AC, DC pulsado ou AC/DC
• Análise de harmónicos até a 400.ª harmónica
• Resposta em frequência configurável
• Comunicação através de várias interfaces

Resumo do produto
O LINETRAXX® SmartDetect RCMS410 / RCMS425-L / RCMS425-D é um monitor de corrente residual (RCM) para sistemas de alimentação ligados à terra, sensível a corrente alternada, corrente contínua pulsada e corrente contínua lisa. Mede correntes residuais entre 2 mA e 70 A (dependendo do transformador de corrente e da configuração) numa gama de frequências DC, 15 Hz a 20 kHz. Devem ser ligados transformadores de corrente de medição apropriados às entradas de corrente residual (ex.: séries CTUB100, CTAC). Valores de pré‑aviso e alarme principal são configuráveis por canal; a avaliação pode ser por valor eficaz (AC/DC) ou por componentes AC e DC separadas. Indicação de alarme por LEDs (RCMS410, RCMS425-L) ou ecrã TFT (RCMS425-D); sinalização também possível via saídas digitais e Modbus RTU. Os dispositivos incluem E/S digitais e uma saída analógica. Os parâmetros podem ser definidos via Modbus RTU ou NFC com a app Bender Connect. Funções adicionais disponíveis através de módulos de software.

Características especiais

• Quatro canais para medição sensível AC, DC pulsado ou AC/DC
• Resposta em frequência configurável
• Análise de harmónicos (FFT) até a 400.ª harmónica
• Expansão/retrofit de funções através de módulos
• Configuração simples via NFC (Bender Connect App)
• Definições de fábrica específicas para o cliente possíveis

Medição de corrente residual

• Dispositivo de monitorização de corrente residual conforme DIN EN 62020-1 (IEC 62020-1)
• Quatro canais de medição (cada canal pode ser configurado alternativamente como entrada digital)
• Características selecionáveis: Tipo A, Tipo F, Tipo B e Tipo B+ (consoante a configuração/módulo)
• Medição RMS AC/DC e componentes AC e DC separadas
• Gama de frequência: DC, 15 Hz … 20 kHz
• Análise de frequência até a 400.ª harmónica; cálculo do THD

Monitorização de valores de resposta

• Alarme principal com valor de resposta residual IΔn ajustável
• Pré‑aviso: 10…100 % de IΔn
• Avaliação separada de AC/DC (RMS) ou AC e DC
• Intervalos de valores de resposta:
  - Tipo A: 6 mA…30 A
  - Tipo F: 6 mA…30 A (15 Hz…20 kHz)
  - Tipo B/Tipo B+: 10 mA…10 A (apenas com o módulo função B)
• Modos de medição por canal: sobrecorrente (padrão), subcorrente ou modo janela
• Atrasos temporais ajustáveis (atraso de resposta e atraso de libertação)
• Comportamento de memória de falhas selecionável por canal; funções preset e reload; atraso de arranque e estado inicial configuráveis
• Monitorização contínua da ligação dos transformadores de corrente

Ecrã e operação

• Interface NFC para configuração de parâmetros com a app Bender Connect
• RCMS410 e RCMS425-L: barra LED, LED de estado do equipamento, LEDs de pré‑aviso e alarme principal, LED de alarme por canal
• RCMS425-D: ecrã TFT, LED de estado, LED de alarme, menu em texto integral, navegação por 4 botões
• Botão combinado de teste/reset integrado e ligação para botões externos
• Tampa transparente lacrável opcional

Interfaces

• Uma entrada digital, uma entrada/saída digital e uma saída multifunção digital/analógica
• RS-485 com Modbus (Modbus RTU)
• Interface NFC para parametrização em tensão ou sem tensão

Alimentação

• Alimentação 24 V DC (RCMS410)
• AC/DC 100…240 V e 24 V DC (RCMS425-L e RCMS425-D)

Aplicações

• Medição e análise de correntes residuais, correntes de falta e correntes nominais de cargas e instalações
• Monitorização de correntes residuais em instalações fixas como alternativa a verificações periódicas
• Deteção de degradação gradual do isolamento para manutenção preventiva
• Monitorização de correntes com risco de incêndio em locais expostos
• Monitorização EMC de sistemas TN-S para correntes de fuga e pontes N‑PE adicionais
• Monitorização de condutores PE e de proteção equipotencial para ausência de corrente
• Monitorização de condutores N por sobrecarga devido a harmónicos

Variantes (tipo | ecrã | I/Os; relés | alimentação | invólucro)
RCMS410 | LED bargraph | M+, Q, I | DC 24 V | 1 DU
RCMS425-L | LED bargraph | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU
RCMS425-D | TFT display | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU

Módulos funcionais (licença de software)

• A: Análise de harmónicos (FFT)
• B: Medição sensível AC/DC e avaliação (necessário para TA Tipo B/B+)
• C: Ligação de transformadores externos Tipo A

Acessórios opcionais (exemplo)

• Fontes de alimentação STEP-PS em várias classes de potência
• Séries de transformadores de corrente de medição: CTUB100, CTBS25, CTAC, séries WR/WS, etc.

Especificações técnicas

• Família de produto: LINETRAXX® SmartDetect RCMS
• Canais: 4
• Intervalo de sensibilidade/medida: 2 mA … 70 A (dependendo do TA e configuração)
• Resposta em frequência: DC, 15 Hz … 20 kHz (configurável)
• Análise de harmónicos: até 400ª harmónica; cálculo THD
• Modos de medição: RMS (AC/DC), componenti AC e DC separate
• Características selecionáveis: Tipo A, Tipo F, Tipo B, Tipo B+
• Interfaces: Modbus RTU (RS-485), NFC, entradas/saídas digitais, saída analógica
• Alimentação: RCMS410 = 24 V DC; RCMS425-L / RCMS425-D = 24 V DC ou AC/DC 100…240 V
• Ecrã: RCMS410/RCMS425-L = LED bargraph; RCMS425-D = TFT display
