Visão geral

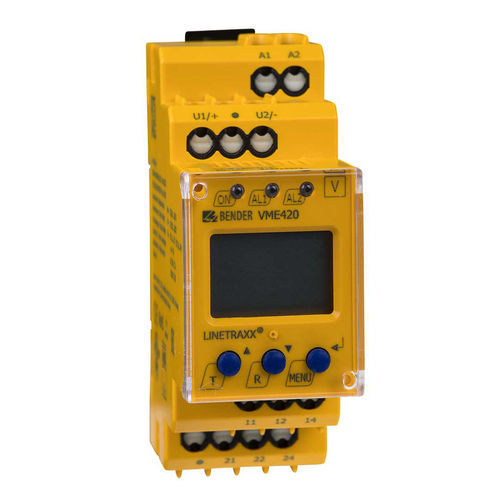

A série LINETRAXX® VME420 são relés multifunção de monitorização de tensão/frequência para deteção de subtensão, sobretensão e frequência em sistemas AC e DC com alimentação externa separada. As tensões são medidas em valores r.m.s. e o valor medido é apresentado continuamente no visor LC multifunção. O relé regista o valor medido que desencadeou o alarme. Temporizações e histerese ajustáveis permitem adaptar o comportamento a sequências de arranque específicas e a flutuações transitórias de tensão.

Características

• Monitorização de sistemas AC/DC para subtensão, sobretensão e frequência na gama 0…300 V
• Funções selecionáveis: <U, >U, <f, >f (monitorização por janela e por limites)
• Atraso de arranque, atraso de resposta e atraso de libertação ajustáveis
• Histerese de comutação ajustável
• Medição em valor eficaz (AC + DC)
• Visualização digital do valor medido em ecrã LC multifunção
• Memória do valor que originou o alarme
• Função Preset para configuração automática dos parâmetros básicos
• LEDs: Ligado, Alarme 1, Alarme 2

Detalhes funcionais
O dispositivo requer alimentação externa. Inclui autoverificação contínua, botão interno Test/Reset e proteção por palavra‑passe para ajustes. Dispõe de dois relés de alarme independentes (cada um com 1 contacto comutador), funcionamento N/O ou N/C selecionável e comportamento de memória de avaria selecionável. A tampa transparente é selável para controlo de acesso.

Aplicações

• Monitorização de tensão e frequência em máquinas e instalações monofásicas
• Monitorização de falta à terra através de transformador de tensão em redes de média tensão
• Monitorização de sistemas de baterias
• Comutação automática ON/OFF a níveis de tensão definidos

Versões (resumo)
Tipo | Tensão de alimentação U_S* | Tensão nominal U_n* | Ref.
VME420‑D‑1 | DC 9,6 V…94 V / AC 16…72 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010001 / B93010001
VME420‑D‑2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010002 / B93010002
* valores absolutos; ** (B7… = borne de mola / B9… = borne de parafuso)

Acessórios opcionais

• Clip de montagem para fixação por parafuso (1 peça por dispositivo)
• Moldura de montagem XM420

Especificações técnicas

• Gama de monitorização: AC/DC 0…300 V
• Gama de medição de frequência: 15…460 Hz
• Alimentação (consoante variante): VME420‑D‑1: DC 9,6…94 V / AC 16…72 V; VME420‑D‑2: DC 70…300 V / AC 70…300 V (15…460 Hz)
• Medição: valor eficaz (RMS) para AC e DC
• Visor: LC multifunção com indicação contínua do valor medido
• Saídas: dois relés de alarme independentes, cada um com 1 contacto comutador
• Comportamento de comutação: N/O ou N/C selecionável; memória de avaria selecionável
• Tempos ajustáveis: arranque, resposta, libertação
• Histerese ajustável
• Proteção: proteção por palavra‑passe, tampa transparente selável
• Mecânica: caixa 2 módulos (36 mm)
• Bornes: push‑wire ou parafuso conforme variante
• Funções: memória do valor de disparo, autoverificação contínua, Test/Reset interno, função Preset
• Conformidade: RoHS
