Localizador de falhas de isolamento ISOSCAN® EDS30 series

Visão geral

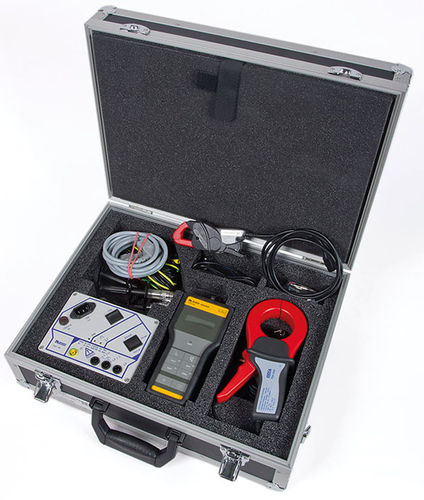

O ISOSCAN® EDS30… é um sistema portátil de localização de falhas de isolamento para identificar falhas em sistemas isolados da terra (sistemas IT). Os componentes essenciais são alojados numa mala de alumínio robusta para facilitar o transporte.

Características

• Sistema portátil de localização de falhas de isolamento para sistemas IT (AC 42…460 Hz 0…790 V / DC 0…960 V) ou para sistemas sem alimentação
• Medida de corrente residual em sistemas TN/TT
• Aplicável em circuitos principais e de comando
• Pinças de medição Ø 20 / 52 mm (Ø 115 mm opcional)
• Mala de alumínio resistente com arrumação
• Geradores de ensaio PGH18… com corrente de ensaio variável 1…25 mA
• Tensão de ensaio integrada para sistemas sem alimentação (PGH186)

Avaliador de falhas de isolamento EDS195PM

• Display LC retroiluminado, 3 × 16 caracteres
• Pinças de medição 20/52 mm incluídas
• Alimentação por acumulador (unidade de alimentação fornecida)
• Valores de atuação localização de falhas: circuitos principais 2…10 mA; circuitos de comando 0,2…1 mA
• Faixa de medição de corrente residual: 10 mA…10 A
• Modo de funcionamento selecionável: localização de falhas / medição de corrente residual

Aplicações

• Sistemas IT sem sistema EDS instalado:

  • EDS3090PG — circuitos principais até AC 20…575 V 42…460 Hz, DC 20…504 V (com AGE185 até AC 500…790 V / DC 400…960 V)
  • EDS3091PG — circuitos de comando até AC 20…265 V 42…460 Hz, DC 20…308 V
  • EDS3096PG — circuitos principais em sistemas IT com todos os polos desconectados até AC 0…575 V 42…460 Hz, DC 0…504 V
  • EDS3096PV — sistemas fotovoltaicos com PGH186 (ver variantes)
• Sistemas IT com EDS instalado:

  • EDS3090 — para circuitos principais com EDS460/490 instalado
  • EDS3091 — para circuitos de comando com EDS461/491 instalado

Variantes ISOSCAN® EDS30…
Tipo | Tensão de alimentação | Tensão nominal | Ref.
EDS3090 | | AC 20…575 V, 42…460 Hz e DC 20…504 V | B91082026
EDS3090PG | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz e DC 20…504 V | B91082021
EDS3090PG-13 | AC 90…132 V, 50…60 Hz | AC 20…575 V, 42…460 Hz e DC 20…504 V | B91082022
EDS3096PG | AC 230 V, 50…60 Hz | AC 0…575 V, 42…460 Hz e DC 0…504 V | B91082025
EDS3096PG-13 | AC 90…132 V, 50…60 Hz | AC 0…575 V, 42…460 Hz e DC 0…504 V | B91082029
EDS3091 | | AC 20…265 V, 42…460 Hz e DC 20…308 V | B91082027
EDS3091PG | AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz e DC 20…308 V | B91082023
EDS3091PG-13 | AC 90…132 V, 50…60 Hz | AC 20…265 V, 42…460 Hz e DC 20…308 V | B91082024
EDS3092PG | AC 230 V, 50…60 Hz / AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz e DC 20…308 V / AC 20…575 V, 42…460 Hz e DC 20…504 V | B91082030
EDS3096PV | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz e DC 20…504 V | B91082031

Conteúdo da entrega (exemplos)
Tipo | Avaliador EDS | Gerador de ensaio | Pinças 20 mm | Pinças 52 mm
EDS3090 | EDS195PM | | PSA3020 | PSA3052
EDS3090PG | EDS195PM | PGH185 | PSA3020 | PSA3052
EDS3096PG | EDS195PM | PGH186 | PSA3020 | PSA3052
EDS3091 | EDS195PM | | PSA3320 | PSA3352
EDS3096PV | EDS195PM | PGH186 | PSA3020 | PSA3052

Acessórios opcionais

• PSA3165 — Pinça de 115 mm para EDS3090… e EDS3096… (Ref. B980852)
• AGE185 — Acoplador para estender a faixa de tensão do PGH185/186 (AC 42…460 Hz 500…790 V, DC 400…960 V) (Ref. B980305)
• EDS165-SET — Acessórios para localização de falhas em sistemas desacoplados por diodos (Ref. B91082007)

Especificações técnicas

• Faixa de frequência: 42…460 Hz
• Faixas de tensão nominal: conforme variante (ex.: AC 20…575 V / DC 20…504 V; AC 0…575 V / DC 0…504 V; circuitos de comando AC 20…265 V / DC 20…308 V)
• Faixa medição corrente residual (EDS195PM): 10 mA…10 A
• Valores de atuação localização de falhas: circuitos principais 2…10 mA; circuitos de comando 0,2…1 mA
• Pinças fornecidas: Ø 20 mm e Ø 52 mm (Ø 115 mm opcional)
• Geradores PGH18x: corrente de ensaio variável 1…25 mA; PGH186 com tensão de ensaio integrada para sistemas sem alimentação
• EDS195PM: display LC retroiluminado 3×16; alimentação por acumulador (unidade de alimentação incluída)
• Carcaça: mala de alumínio robusta para transporte e armazenamento
