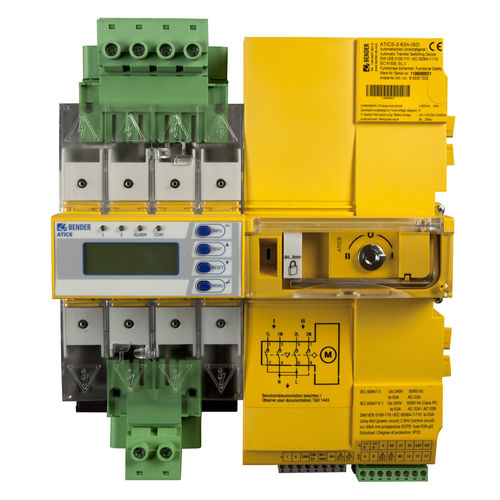

Chave de transferência manual ATICS®-…-ISO

para trilho DINcompacta

Visão geral
Os dispositivos de comutação ATICS®-…-ISO efetuam a comutação automática entre duas fontes de alimentação independentes e monitorizam sistemas de alimentação não aterrados (sistemas IT). A secção de potência e a eletrónica de controlo estão integradas num único invólucro plano e compacto, poupando espaço no painel de comando e reduzindo a complexidade da cablagem. O equipamento é projetado segundo requisitos de segurança funcional (SIL 2).

Principais características

• Seccionador integrado e monitorização do sistema IT numa única unidade
• Concebido para alimentações de segurança com segurança funcional SIL 2 (EN 61508)
• Invólucro compacto adequado para montagem em painel
• Conetores de ficha em todas as ligações e interruptor bypass opcional para testes e substituição sem interrupção
• Comando manual no equipamento e bloqueio mecânico
• Opções de comunicação e parametrização para supervisão e configuração

Instalação e comissionamento

• Design poupador de espaço que facilita retrofit e novas instalações
• Menos cablagem e comissionamento mais rápido

Funcionamento seguro

• Contactos robustos do seccionador
• Bloqueio mecânico e operação manual local
• Certificado segundo EN 61508 SIL 2 (TÜV SÜD)

Manutenção sem interrupção

• Conetores de ficha e interruptor bypass opcional permitem testes e manutenção sem cortar a alimentação

Aplicações

• Adequado a ambientes críticos, como locais médicos Grupo 2 (salas de operações, cuidados intensivos), onde a redundância das fontes e a monitorização do sistema IT aumentam a segurança operacional e a disponibilidade.

Variantes
Type | Rated operational current I_e | Rated operational voltage U_e | Art. No.
ATICS-2-63A-ISO | AC 63 A | AC 240 V | B92057202
ATICS-2-63A-ISO-ES* | AC 63 A | AC 240 V | B92057206
ATICS-2-63A-ISO-400 | AC 63 A | AC 415 V | B92057204
ATICS-2-80A-ISO | AC 80 A | AC 240 V | B92057203
ATICS-2-80A-ISO-ES* | AC 80 A | AC 240 V | B92057207
ATICS-2-80A-ISO-400 | AC 80 A | AC 415 V | B92057205

Acessórios opcionais
Type | Description | Art. No.
STW2 | Measuring current transformer (load current monitoring IT system), I_e: AC 50 A | B942709
STW3 | Measuring current transformer (short-circuit monitoring) for ATICS® < 100 A; I_e: AC 100 A | B98021000
SWL-100A | Measuring current transformer (load current monitoring IT system), I_e: AC 100 A | B98021002
ATICS-BP-2-63A-SET | Bypass switch set (I_e: AC 63 A) comprising bypass switch, auxiliary contact, bridge, terminal cover, LEDs for DIN rail | B92057252
ATICS-BP-2-80A-SET | Bypass switch set (I_e: AC 80 A) comprising bypass switch, auxiliary contact, bridge, terminal cover, LEDs for DIN rail | B92057253
EDS151 | Insulation fault locator | B91080101
ESS3680 | Transformer 3.68 kVA, AC 400 V / 230 V | B924744
ATICS-ES | Energy storage device for ATICS-2-63A-ISO-ES and ATICS-2-80A-ISO-ES | B72057255
AN412 | Power supply unit DC 12 V for ATICS-ES energy storage device | B924150

Especificações técnicas

• Segurança funcional: SIL 2 (projeto e certificação segundo EN 61508)
• Certificação: TÜV SÜD em conformidade com EN 61508 SIL 2 e DIN VDE 0100-710
• Comutação integrada e monitorização de sistema IT
• Invólucro compacto para montagem em painel
• Conetores de ficha e opção de bypass para manutenção sem interrupção
• Operação manual local, bloqueio mecânico e contactos robustos
• Correntes disponíveis: 63 A e 80 A; tensões: 240 V e 415 V
• Acessórios opcionais: transformadores de medição, kits bypass, localizador de falhas de isolamento, acumulador ATICS-ES
