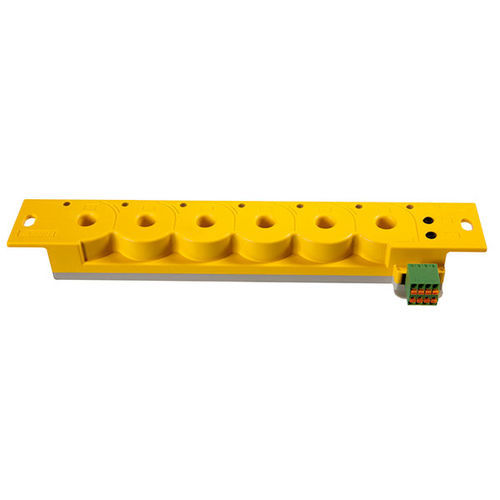

Localizador de falhas de isolamento ISOSCAN® EDS150

Visão geral do produto
O ISOSCAN® EDS150 é um localizador de falhas de isolamento para alimentações não aterradas (sistemas IT), projetado para circuitos principais. Em combinação com um ISOMETER® ou com o transmissor de corrente de localização PGH, os pulsos de corrente de localização são detectados por seis transformadores de corrente de medição integrados e avaliados pelo EDS150. Todos os condutores de um circuito de saída podem passar pelos seis TCs. A geração e indicação de uma mensagem de alarme são processadas em um máximo de 8 s.

Principais características

• Localização automática de falhas de isolamento em sistemas IT em operação
• Aplicação: circuitos principais de corrente
• 6 canais de medição com transformadores de corrente integrados
• Sensibilidade de atuação: 5 mA
• Interface RS-485 com protocolo BMS (intervalo de endereços BMS 3…90)
• Até 88 EDS150 num barramento BMS → até 528 circuitos monitorados
• Auto-teste cíclico

Funcionamento
O pulso de corrente de localização gerado pelo ISOMETER® ou PGH percorre os condutores monitorados e é captado pelos transformadores de corrente de medição integrados do EDS150. O equipamento avalia esses sinais para identificar o circuito com a falha de isolamento.

Barramento e expansão

• Ligação de até 88 unidades EDS150 via RS-485 (BMS), permitindo monitoramento de até 528 circuitos
• Atividade do barramento BMS indicada por LED de alarme
• Notificação de alarme e indicação em display (ex. MK2430) em ≤ 8 s

Aplicações

• Localização de falhas de isolamento em sistemas IT AC, AC/DC e DC
• Circuitos principais DC em unidades industriais, centrais elétricas e embarcações

Variantes
Type | Supply voltage | Art. No.
EDS150 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080103

Acessórios opcionais
Type | Supply voltage | Output voltage | Art. No. | Note
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V | DC 24 V, 420 mA | B924209 | Alimenta até seis EDS151
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Alimenta até seis EDS151
AN450-133 | AC 127 V, 50…60 Hz | AC 20 V, 500 mA | B924203 | Alimenta até seis EDS151

Transferências (seleção)
Datasheet, manual e declaração CE, bem como flyers do produto (Datasheet EDS150/151; Manual EDS150; Declaração CE; Flyer Healthcare EDS; Flyer Industrial EDS).

Especificações técnicas

• Canais de medição: 6 por EDS150 (transformadores de corrente integrados)
• Monitoramento combinado máximo: 88 EDS150 via RS-485 (BMS) → até 528 circuitos
• Sensibilidade de atuação: 5 mA
• Tempo de resposta (AC, IEC 61557-9): até 8 s
• Interface: RS-485 com protocolo BMS
• Intervalo de endereços BMS: 3…90
• Tensão de alimentação (EDS150): AC 17…24 V, 50…60 Hz / DC 14…28 V
• Número de artigo (EDS150): B91080103
• Auto-teste cíclico; LED de alerta para atividade no barramento BMS
