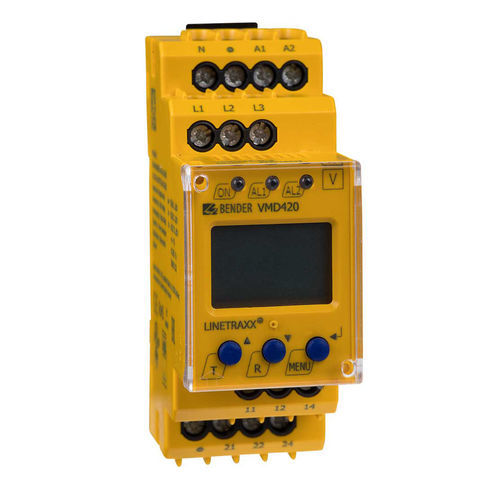

Relé de monitoramento de subtensão LINETRA ® VMD420 series

de sobretensãode frequênciade sequência de fases

Visão geral
O relé de monitoramento de tensão multifunção LINETRAXX® VMD420 monitora frequência, subtensão, sobretensão e a tensão entre dois valores de limiar (função janela) em sistemas 3(N)AC. As tensões são medidas em valores eficazes (r.m.s.) e o valor medido é exibido continuamente no display LC. O valor que acionou o relé de alarme é armazenado. Tempos de resposta ajustáveis permitem adaptar o comportamento às características específicas da instalação. O equipamento requer tensão de alimentação externa.

Principais características

• Monitoramento de subtensão, sobretensão e frequência para 3(N)AC 0…500 V
• Funções selecionáveis: <U, >U, <f, >f (função janela e limites)
• Monitoramento de assimetria, falha de fase e sequência de fases
• Atrasos ajustáveis: arranque, resposta e desligamento
• Histerese de comutação ajustável
• Medida em valores r.m.s. (AC)
• Visualização digital no display LC multifunção; LEDs Power On, Alarm 1, Alarm 2
• Memória do valor de operação; função preset para parâmetros básicos
• Autoverificação contínua e botão interno Test/Reset
• Dois relés de alarme separados (cada um com um contacto inversor); funcionamento N/C ou N/O e memória de erro selecionáveis
• Tampa transparente selável; invólucro de dois módulos (36 mm)
• Compatível RoHS

Aplicações

• Monitoramento de máquinas e instalações sensíveis à tensão
• Comutação automática em níveis de tensão definidos
• Monitoramento de fontes de alimentação de emergência e sistemas de backup
• Monitoramento da tensão de alimentação de cargas portáteis
• Proteção de motores trifásicos contra perda de fase e erro de sequência
• Proteção de transformadores mediante detecção de cargas assimétricas

Variantes
Tipo | Tensão de alimentação Us* | Tensão nominal Un* | Ref.**
VMD420-D-1 | AC 16…72 V / DC 9,6…94 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010005; B93010005
VMD420-D-2 | AC/DC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010006; B93010006

Acessórios opcionais
Tipo | Ref.
Clipe de montagem para montagem com parafuso (1 unidade por equipamento) | B98060008
Moldura de montagem XM420 | B990994

Especificações técnicas

• Nome do modelo: LINETRAXX® VMD420
• Medição: valores r.m.s. (AC)
• Faixa de medição: 3(N)AC 0…500 V; indicação da frequência do sistema
• Alimentação: conforme variante (ver Variantes)
• Faixa de frequência: 15…460 Hz
• Saídas: dois relés de alarme separados (um contacto inversor cada)
• Comportamento configurável: N/C ou N/O; memória de falha selecionável
• Ajustes: funções de monitoramento selecionáveis, histerese e atrasos ajustáveis
• Visualização/indicadores: display LC multifunção; LEDs Power On, Alarm 1, Alarm 2
• Memória/teste: memória do valor de disparo; botão interno Test/Reset; autoverificação contínua
• Segurança: proteção por senha; tampa transparente selável
• Formato: invólucro de 2 módulos (36 mm)
• Conformidade: RoHS
• Requer alimentação externa
