Relé de monitoramento de subtensão LINETRA ® VMD42 series

de sobretensãode frequênciade sequência de fases

Visão geral

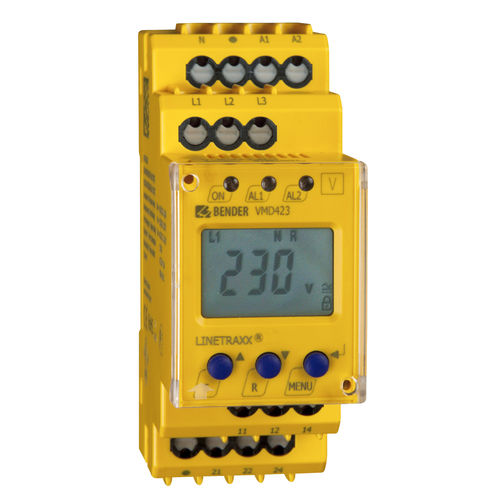

A série LINETRAXX® VMD423 são relés de monitoramento trifásico de tensão e frequência para supervisão do ponto de ligação de sistemas de geração distribuída (>30 kW). As medições podem ser realizadas diretamente em baixa tensão ou através de transformadores de tensão (100 V) no ponto de injeção em média tensão. O equipamento detecta subtensão/sobretensão, subfrequência/sobrefrequência, assimetria, falta de fase e sequência de fases. Um relé de alarme atua em ≤ 80 ms quando os valores de limite são ultrapassados; a sobretensão é avaliada pela média num intervalo de 10 minutos. O VMD423 requer alimentação separada; o VMD423H é alimentado pelo sistema monitorado.

Certificados

• DIN V VDE V 0126-1-1:2006-02 (países aplicáveis)
• EN 50438:2007 (quando aplicável)
• Aprovações nacionais: C10/11 (Bélgica), diretrizes ENEL e outras

Funcionalidades

• Versões: VMD423 com alimentação separada; VMD423H alimentado pelo sistema monitorado
• Monitoramento: subtensão, sobretensão (média 10 min), subfrequência, sobrefrequência em 3(N)AC 0…500 V
• Detecção de assimetria, falta de fase e sequência de fases
• Atrasos ajustáveis de partida, de atuação e de retorno; histerese de comutação ajustável
• Medição em r.m.s. (AC + DC) e display LC multifunção
• Dois relés de alarme independentes (contatos de mudança); comportamento N/C ou N/O e memória de falha selecionáveis
• LEDs: Power On, Alarm 1, Alarm 2; botão interno Test/Reset
• Proteção por senha, tampa transparente lacrável; autoverificação contínua
• Terminais push-wire ou de parafuso conforme referência; caixa de 2 módulos (36 mm); conforme RoHS

Aplicações

• Monitoramento de pontos de comutação automáticos entre gerações privadas em paralelo e a rede pública de baixa tensão
• Ligação à rede e conformidade segundo DIN V VDE V 0126-1-1, EN 50438 e normas nacionais
• Adequado para centrais fotovoltaicas, cogeração, eólico, hídrico e outras fontes distribuídas

Variantes
Tipo | Tensão de alimentação U_S* | Tensão nominal U_n* | Valor de atuação | Ref.
VMD423-D-1 | DC 9,6…94 V / AC 16…72 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010020 / B93010020
VMD423-D-2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010021 / B93010021
VMD423H-D-3 | U_n (alimentado pelo sistema monitorado) | 3(N)AC 0…500 V, 40…65 Hz | AC 70…500 V | B73010022 / B93010022
(* Valores absolutos. B7… = bornes push-wire / B9… = bornes de parafuso)

Acessórios opcionais
Tipo | Ref.
Clipe de montagem para fixação por parafuso (1 peça por aparelho) | B98060008
Moldura de montagem XM420 | B990994

Transferências (seleção)

• Declarações e certificados de conformidade
• Folhas de dados, manuais e guias de início rápido
• Textos para licitação e declarações UKCA/CE

Especificações técnicas

• Grandezas medidas: tensões trifásicas (r.m.s.), frequência, assimetria, sequência de fases, falta de fase
• Faixa de medição de tensão: AC 0…500 V
• Faixa de frequência: 40…65 Hz
• Detecção de sobretensão: média sobre 10 minutos; atuação do relé ≤ 80 ms
• Saídas: dois relés de alarme independentes (contatos de mudança)
• Funções: atrasos e histerese ajustáveis; proteção por senha; Test/Reset
• Indicadores: display LC, LEDs; memória do valor de trip
• Conexões: bornes push-wire ou de parafuso; caixa 2 módulos 36 mm
• Conformidade: RoHS e certificações nacionais aplicáveis
