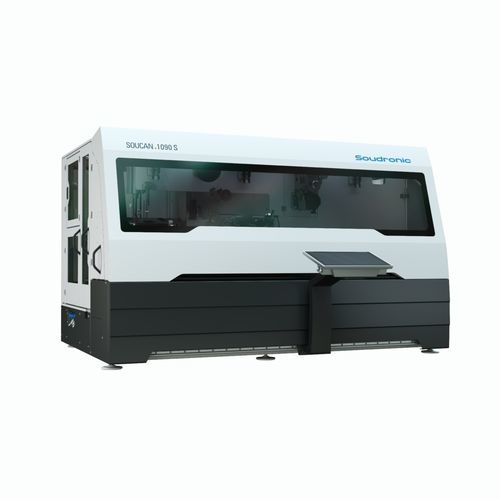

Máquina estacionária de solda por costura SOUCAN 1090 S

automáticapara grande diâmetropara cordão de solda circular

Visão geral do produto
A soldadora de corpo de lata SOUCAN 1000 S/800 S conforma as chapas em corpos cilíndricos e solda a sobreposição segundo o princípio Superwima. Sobreposição mínima e controlo do corrente de soldadura produzem uma costura amassada ≈ 1,4× a espessura da chapa, garantindo geometria de junta consistente e alta estabilidade do processo para produção de latas em três peças.

Novo sistema de fio

• Controlo de tensão do fio com redução dos rolos guia (≈ 15 em vez de 27)
• Espaçamento de lata minimizado e estável
• Perfilador sem óleo
• Design melhorado do cortador de fio
• Redutor de corrente implementado
• Módulo de limpeza do fio de solda
• Discos cerâmicos para prevenir acumulação de estanho

Nova geração de software UNICONTROL 4 e acionamentos

• Ecrã táctil maior de 24" para orientação do operador
• Nós mais rápidos para tempos de ciclo melhorados
• Todos os acionamentos são servoacionamentos (tecnologia 1-wire)
• Ajuste do gap da lata durante a produção

Conversor de frequência estático PULSAR

• Controlo preciso de corrente para soldadura estável
• Corrente ótima em toda a gama de frequências e formas de onda selecionáveis
• Distância do ponto de solda ajustável em toda a faixa de controlo
• Reduzido risco de rotura do fio e fácil configuração para diferentes tamanhos de lata (receitas armazenáveis)

Ligação cabeça de rolos D-Lock

• DISCON+ D-Lock melhora a condução de corrente
• Menor risco de fuga devido a superfícies de vedação planas

Ajuste do espaçamento dos rolos

• Projeto completamente novo
• Ajustável a partir do topo
• Escala para ajuste preciso do espaçamento

Funções de segurança

• Interruptor de habilitação de segurança para produção protegida
• Operação com duas mãos para movimento lento e intervenção manual segura

Sistema de arrefecimento FLUID+
Toda a máquina, incluindo a cabeça de rolos DISCON+, é arrefecida por um único meio em circuito fechado. FLUID+ integra trocador de calor e um meio de arrefecimento especializado para desempenho térmico estável.

Soudronic Insights Ready
Painel básico com estatísticas de produção ao vivo e limitadas no tempo ao nível da máquina e do componente, incluindo:

• Estado da máquina
• Eficiência
• Top 5 erros
• Contador de produção
• Registo de eventos

Tecnologias e opções adicionais

• UNIPROFILER: perfilagem automática do fio para largura constante e qualidade de solda consistente
• ARS Adaptive Rounding System: dispositivo de medição inline que analisa o material e ajusta automaticamente a geometria de conformação dos rolos
• Proteção de junta sem óxido
• Medida de consumo de energia e ar, dados exibidos no Insights
• Monitor SWM-3 / OCR-R: monitorização de energia, força de calibração e canal térmico; redução de sobrecorrente e controlo de rejeições

Tipos de máquinas

• SOUCAN 1090 S — Máx. 900 cpm | Ø corpo 52–99 mm | Altura 76–150 mm | Chapa 0,13–0,25 mm | Fio cobre Ø 1,24 / 1,38 mm | Highspeed-UNITOOL | Velocidade de soldagem 25–115 m/min
• SOUCAN 1080 S — Máx. 800 cpm | Ø corpo 52–99 mm | Altura 76–150 mm | Chapa 0,13–0,25 mm | Fio cobre Ø 1,24 / 1,38 mm | Highspeed-UNITOOL | Velocidade de soldagem 25–115 m/min
• SOUCAN 1075 S — Máx. 750 cpm | Ø corpo (45) 52–154 mm | Altura 64–262 mm | Chapa 0,13–0,28 (0,31) mm | Fio cobre Ø 1,24 / 1,38 / 1,50 mm | Highspeed-UNITOOL | Velocidade de soldagem 25–120 m/min
• SOUCAN 870 S — Máx. 700 cpm | Ø corpo 52–99 mm | Altura 76–150 mm | Chapa 0,13–0,25 mm | Fio cobre Ø 1,24 / 1,38 mm | Highspeed-UNITOOL | Velocidade de soldagem 25–90 m/min
• SOUCAN 860 S — Máx. 600 cpm | Ø corpo (45) 52–154 mm | Altura 64–320 mm | Chapa 0,13–0,28 (0,31) mm | Fio cobre Ø 1,24 / 1,38 / 1,50 mm | Highspeed-UNITOOL | Velocidade de soldagem 25–90 m/min

Especificações técnicas

• Denominação comercial: SOUCAN 1000 S / 800 S
• Produção máx.: até 900 cpm (1000 dependendo da configuração)
• Intervalo diâmetro corpo: (45) 52–154 mm
• Intervalo altura corpo: 64–320 mm
• Espessura da chapa: 0,13–0,28 (até 0,31) mm conforme modelo
• Diâmetro fio cobre: 1,24 / 1,38 / 1,50 mm (dependente do modelo)
• Velocidade de soldagem: 9–120 m/min (dependente da linha e tamanho)
• Ferramenta de calibração: Highspeed-UNITOOL
• Princípio de soldagem: Superwima (sobreposição mínima; costura amassada ≈ 1,4× espessura)
• Comando: geração de software UNICONTROL 4, acionamentos servo completos
• Arrefecimento: sistema FLUID+ integrado em circuito fechado
• Controlo de corrente: conversor de frequência estático PULSAR
• Monitorização: dashboard Soudronic Insights básico; opções SWM-3 / OCR-R
