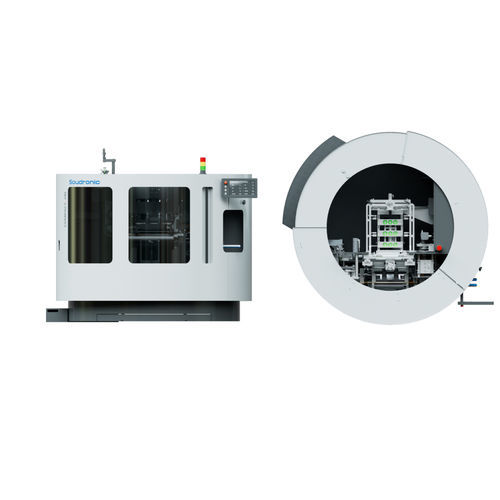

Máquina estacionária de solda por resistência elétrica COMPACT 240

automáticaintegráveltipo inversor

Visão geral
A soldadora COMPACT para corpo de lata foi projetada para linhas de produção de latas em três peças. Forma as chapas de corpo e solda a costura longitudinal com sobreposição mínima pelo princípio Superwima. O processo obtém uma costura achatada de ≈1,4× a espessura da chapa, com baixo consumo de fio e qualidade de junta consistente. Comprovada mundialmente para produção económica e integração compacta em linhas existentes.

Introdução COMPACT 240/180/120
A série COMPACT oferece reduzida área ocupada e plataforma flexível suportando soldagem top‑seam (padrão nos COMPACT 240/180/120); variantes de plataforma podem também acomodar conceitos bottom‑seam. Os modelos destinam‑se a aplicações standard e dimensões menores, com mudanças de formato simplificadas.

Benefícios e características principais

• Design compacto e versátil adequado à maioria das linhas de produção
• Taxas de produção até 240 latas/min (COMPACT 240)
• Pequena pegada (desde ≈2300 mm de diâmetro) e altura de máquina reduzida (~1740 mm)
• Máquina totalmente carenada para segurança do operador e segurança alimentar
• Transmissão de fio stop-and-go precisa que reduz o consumo de fio; folga ajustável até 1 mm para alimentação contínua de corpos pequenos
• QuickChange Plus: mudança de altura em ≈5 minutos; mudança completa de formato em <20 minutos (automática ou manual)
• Peças de substituição e ferramentas de calibração COMPACT otimizadas em custo
• Pronta para integração com equipamentos upstream/downstream e diversas opções de automação

Controlo, eletrónica e software
Opções de controlo: SMARTControl (opção económica) ou Soudronic UNICONTROL com funcionalidades avançadas. UNICONTROL 4 oferece ecrã tátil maior (24"), nós mais rápidos, servodrives (tecnologia 1‑wire) e ajuste do can‑gap em produção. Atualizações OTA permitem melhorias contínuas.

Corrente de soldagem e acionamento
O conversor de frequência estático PULSAR fornece controlo preciso da corrente de soldagem em toda a gama de frequências com formas de onda selecionáveis, distância de nugget definível e perfis de soldagem armazenáveis para reduzir o risco de quebra de fio e otimizar as costuras para diferentes tamanhos de lata.

Arrefecimento e design mecânico
O sistema de arrefecimento FLUID+ em circuito fechado arrefece toda a máquina incluindo a cabeça de rolo DISCON+ através de um único meio e um permutador de calor dedicado, garantindo condições térmicas estáveis durante a produção.

DISCON+ e cabeça de rolo
A ligação D‑Lock da cabeça de rolo DISCON+ melhora a condução de corrente e reduz o risco de fugas através de pontos de vedação de superfície plana, assegurando contacto elétrico fiável.

Funcionalidades digitais
Soudronic Insights Ready: dashboard básico com estatísticas de produção em direto por tempo limitado ao nível da máquina e componentes (estado da máquina, eficiência, principais erros, contador de produção, registo de eventos).

Opções e pacotes
Opções disponíveis: Comfort package (mudança automática de altura do corpo e definições automáticas do rollformer), monitorização de consumo energético (mostrada no Insights), monitores SWM-3 / OCR-R (energia, força de calibração, canal térmico, redução de sobrecorrente/controlo de rejeição), prontidão Industry 4.0 (OPC‑UA) e sistemas de pó otimizados em custos (UNICONTROL + SOUCOAT P-40S / futuras integrações com SMARTControl).

Acessórios e equipamentos de teste
Acessórios opcionais: testador de cone, unidade de dressagem de rolos de soldagem, soldadora por pressão a frio (emenda de fio), testador de bola (resistência da costura), cortadora de tiras STC (amostras de controlo de qualidade), unidade de medição do diâmetro interno e Body Blank Measuring (BBM 1250) para controlos de qualidade offline das chapas.

Especificações técnicas

• Denominação: série COMPACT 240/180/120 (soldagem top‑seam)
• Produção máx.: 240 / 180 / 120 latas/min (dependendo do modelo)
• Diâmetro do corpo: 52 / 65 – 165 mm (até 189 mm dependendo do formato)
• Altura do corpo: 50 – 360 mm
• Espessura da chapa: 0,15 – 0,28 mm
• Diâmetro do fio de cobre: 1,24 / 1,38 / 1,50 mm
• Ferramenta de calibração: peças de mudança de formato COMPACT disponíveis
• Velocidade de soldagem: 9 – 40 m/min
• Costura: top (COMPACT 240/180/120); variantes de plataforma suportam bottom‑seam
• Princípio especial de soldagem: Superwima (sobreposição mínima; costura achatada ≈ 1,4× espessura da chapa)
• QuickChange Plus: mudança de altura ≈5 min; mudança completa de formato <20 min
• Arrefecimento: FLUID+ circuito fechado para máquina e cabeça de rolo
• Opções de controlo: SMARTControl ou UNICONTROL (UNICONTROL 4: ecrã tátil 24", nós mais rápidos, servodrives, ajuste can-gap)
• Conversor PULSAR: controlo preciso da corrente, formas de onda selecionáveis, perfis armazenáveis
• Digital: atualizações OTA; Soudronic Insights dashboard em direto; Industry 4.0 (OPC‑UA)
• Segurança: máquina totalmente carenada, interruptor de segurança para movimento lento, operação com 2 mãos para manuseio
